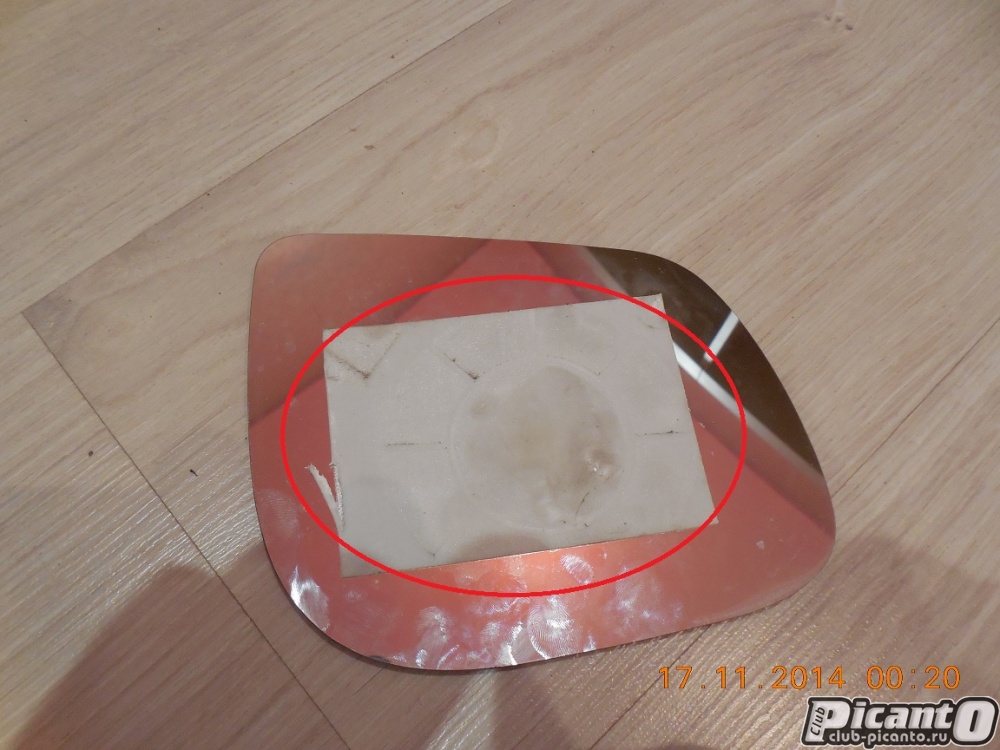

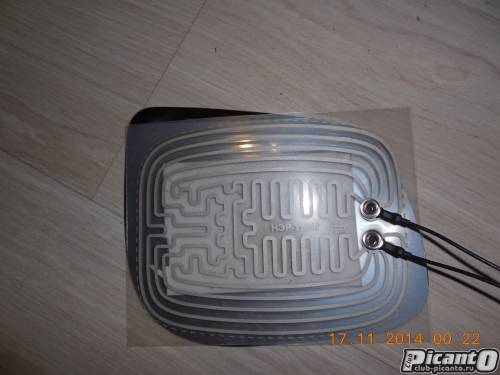

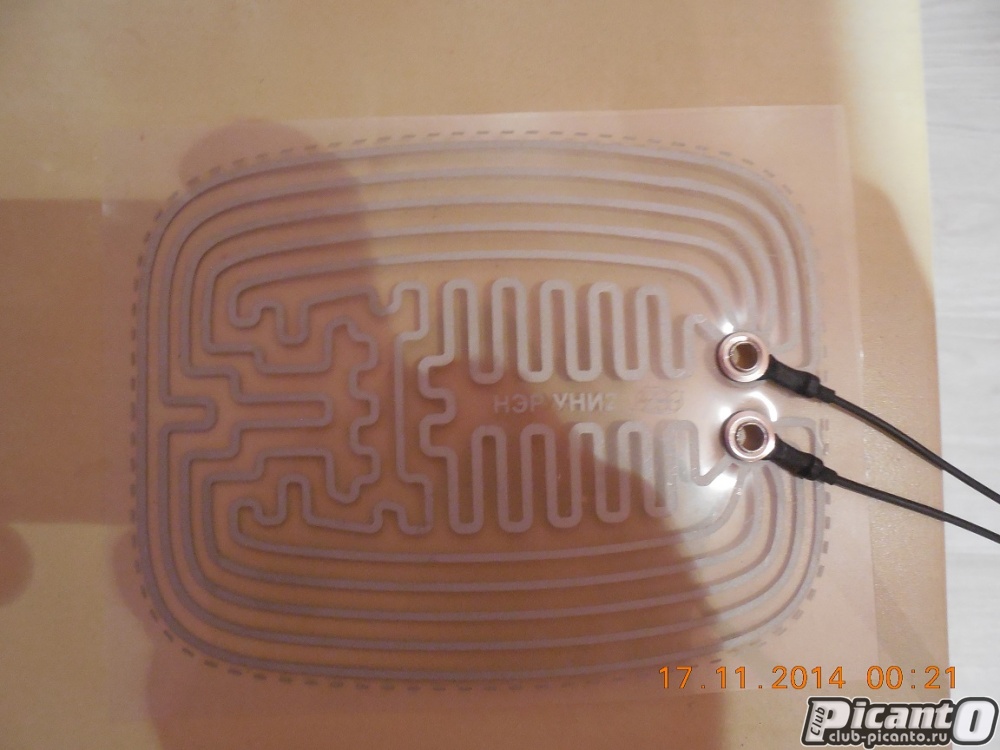

Как мы видим зеркало размерами меньше чем элемент, так что режем элемент не по нарисованной линии а срезаем внешнюю греющую полоску. Дорожки нарисованы параллельно, так что вреда это не нанесёт

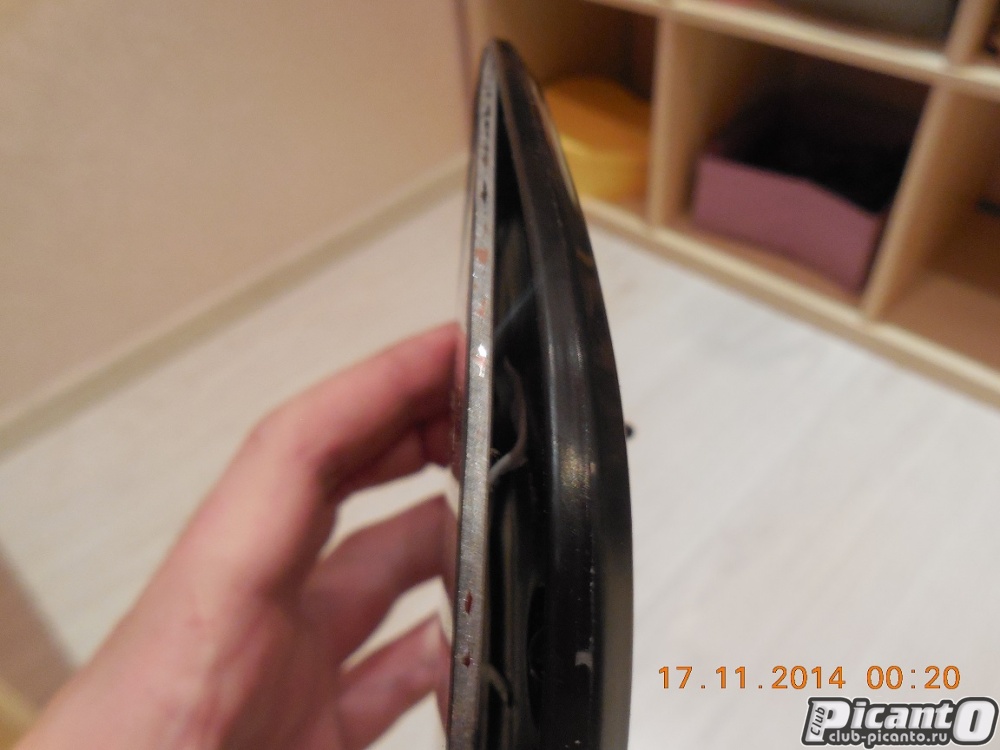

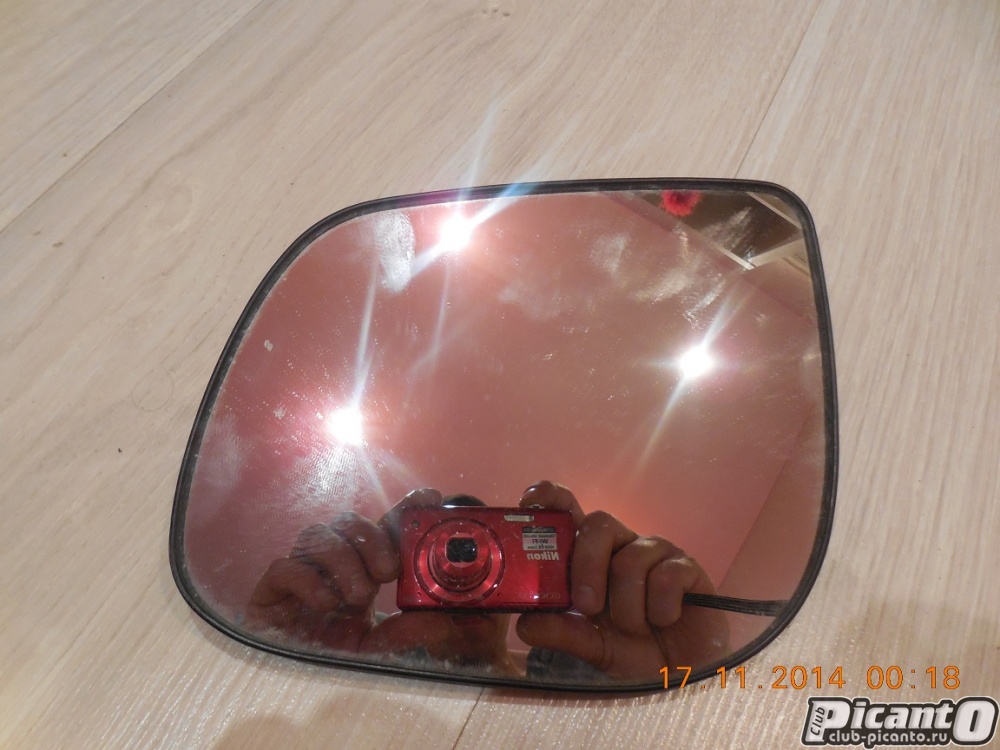

Затем нагреватель укладывается в рамку а сверху накрывается стеклом и защёлкивается в рамку. Теперь доходит очередь до самой двери. Снимаем треугольничек вокруг ручки зеркала (просто тянем с края на себя, он на защёлке), вывинчиваем два винта закрытых декоративными крышечками в внутренней нише-ручке двери и в рамке ручки открывания двери.

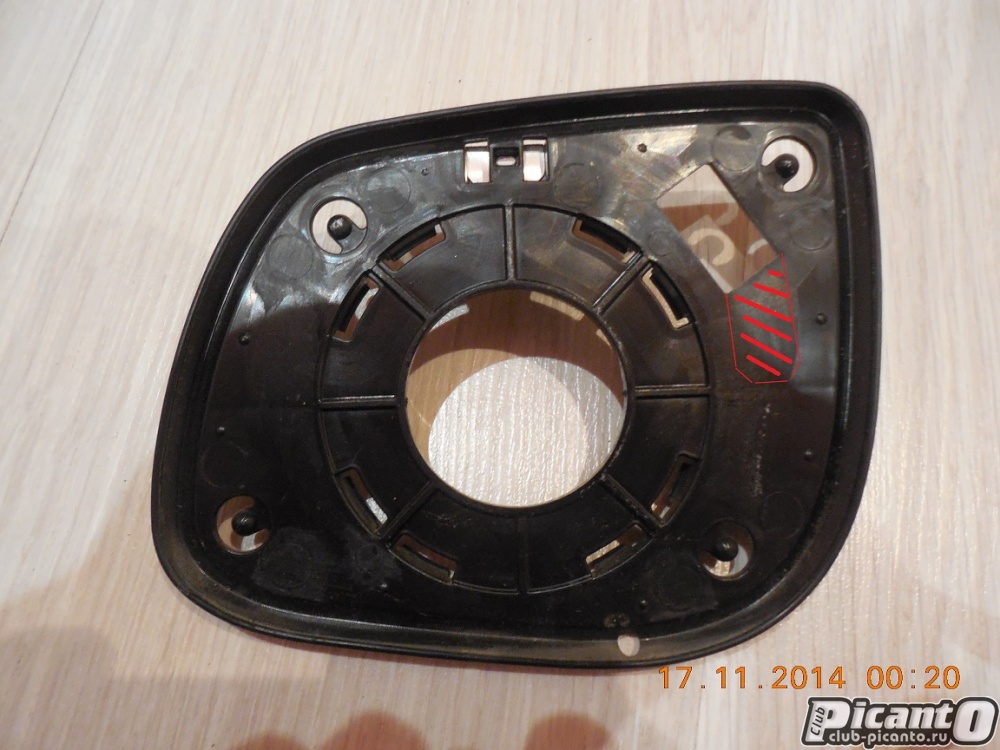

Вытаскиваем рамку вокруг ручки и по периметру отдираем обшивку от двери. Клипсы переносят несколько снятий без проблем. Зеркало крепится на 3 гайках, их и откручиваем. Придерживаем снаружи и зеркало в руках. Внизу основания видно прямоугольную вставку.

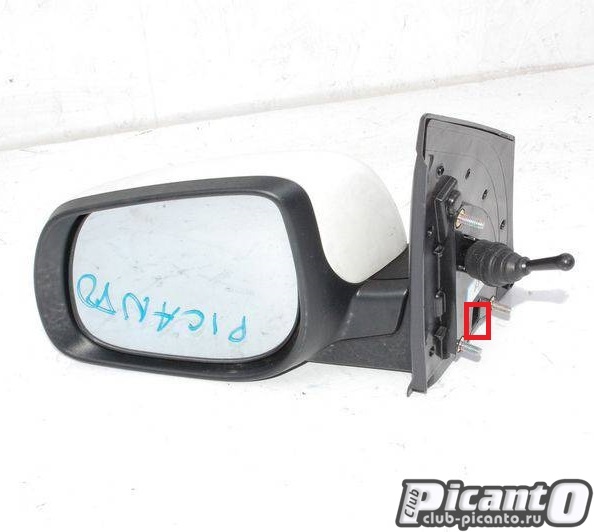

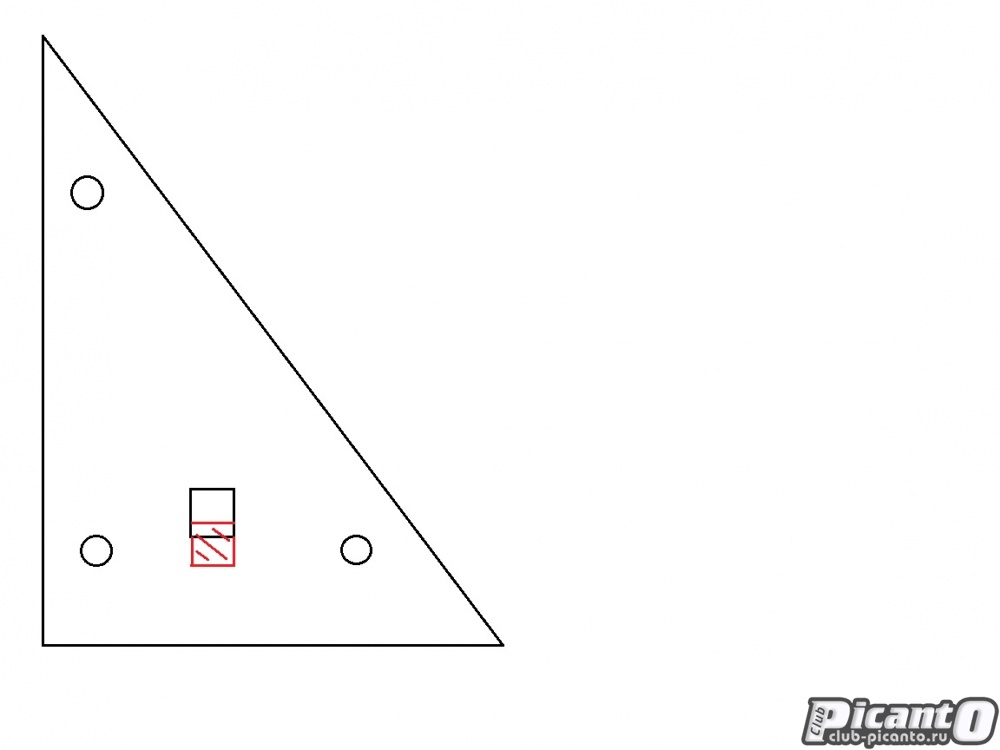

Выковыриваем её отвёрткой и видим тросики регулировки зеркала. Поворачиваем зеркало крепёжными шпильками к себе и видим между нижними болтами прямоугольную пропечатку. Там и режем дырку для проводов. Фотика в руках не было, поэтому попытаюсь нарисовать. После этого провод будет выходить как раз напротив отверстия в металле двери.

В получившуюся дыру вставляем монтажный провод (2х0,75), направляем его через снятый нижний лючок и выталкиваем в "лопух". Соединяем с проводами от зеркала, защелкиваем элемент на основание и выведя провод через отверстие в двери прикручиваем зеркало на место. Крепим провод к двери обращая внимание на то, что в двери есть опускное стекло, которому провод может помешать. После окончательного закрепления рекомендую опустить стекло вниз до упора и посмотреть не мешается ли проводка. А вот дальше начинается самое интересное: хоть машина и в базе, но жгут проводов пола имеет проводку для "максималки", т.е. до дверных стоек доходят провода подогревов, подсветки, повторителей поворота на зеркалах и т.п., а вот в дверь уже уходит жгут согласно комплектации, а незадействованные пины просто свободны. В блоке также есть предохранитель на обогрев стёкол, но на нём висит только индикатор кнопки включения обогрева заднего стекла. Т.е. чисто теоритически можно прицепиться к штатному разъёму и пропустить провода в штатной гофре. Но т.к. разъём установлен так что доступ к нему не особо удобен, на улице -10 (а гаража нет) и у меня уже имелись дополнительные гофры от приводов сигналки то я решил пропустить в них. У кого их нет смогут увидеть чуть ниже разъёма на стойке передней двери отверстие которое и было использовано для гофры сигналки. Протаскиваем понравившимся способом провода в салон и собираем обшивку двери в обратном снятию порядке.
|
|
Сообщение отредактировал Sadovich - Понедельник, 17 Ноября 2014, 13:34
Полуграмотность страшнее неграмотности, так как очень убедительна и заразна.
|
|
|
|
|
Меню форума
|  |
|
|
|
Oleg - Йошкар-Ола
|
3 |
08:49 |
Понедельник, 17 Ноября 2014
|
Don`t Worry, Be Happy
Администратор
Оффлайн
|
Цитата Sadovich (  ) Продолжение чуть позже |
Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
|
|
|
|
|
Меню форума
| |
|
|
|
Sadovich - Нижний Новгород
|
4 |
10:05 |
Понедельник, 17 Ноября 2014
|
|
|

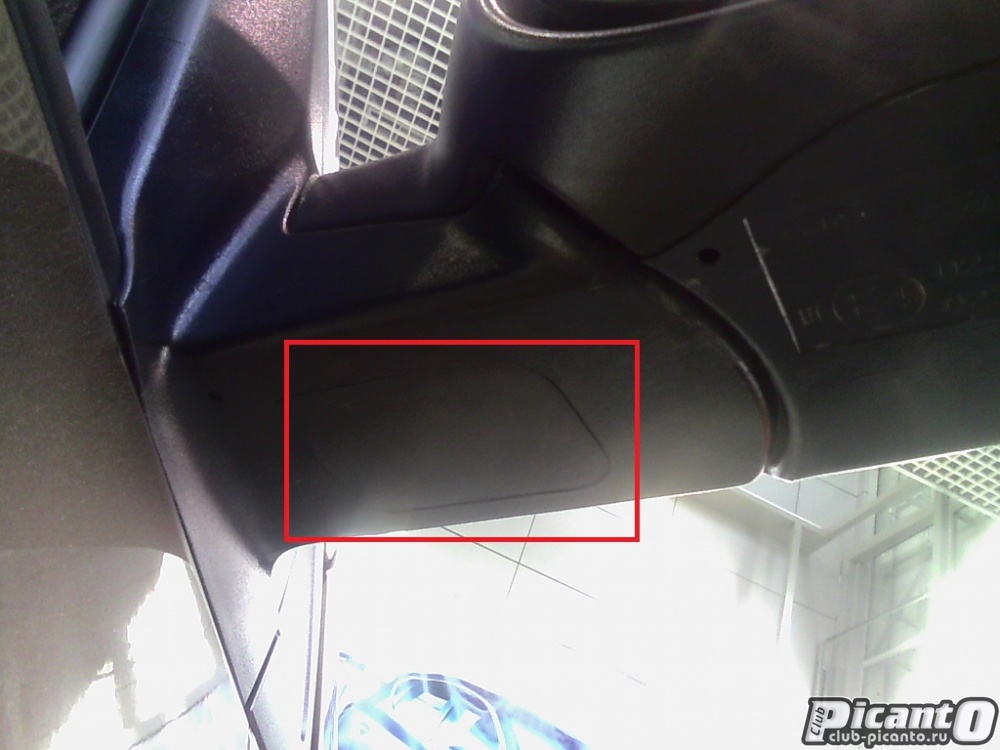

Далее протягиваем провода к монтажному блоку, который находится под левой коленкой (предварительно сняв его крышку).
Минус подогрева прикручиваем на массу, в блоке она есть на двух верхних шпильках крепления блока, откручиваем гайку и цепляемся на шпильку, затем затягиваем гайку. Отстёгиваем разъём жгута пола

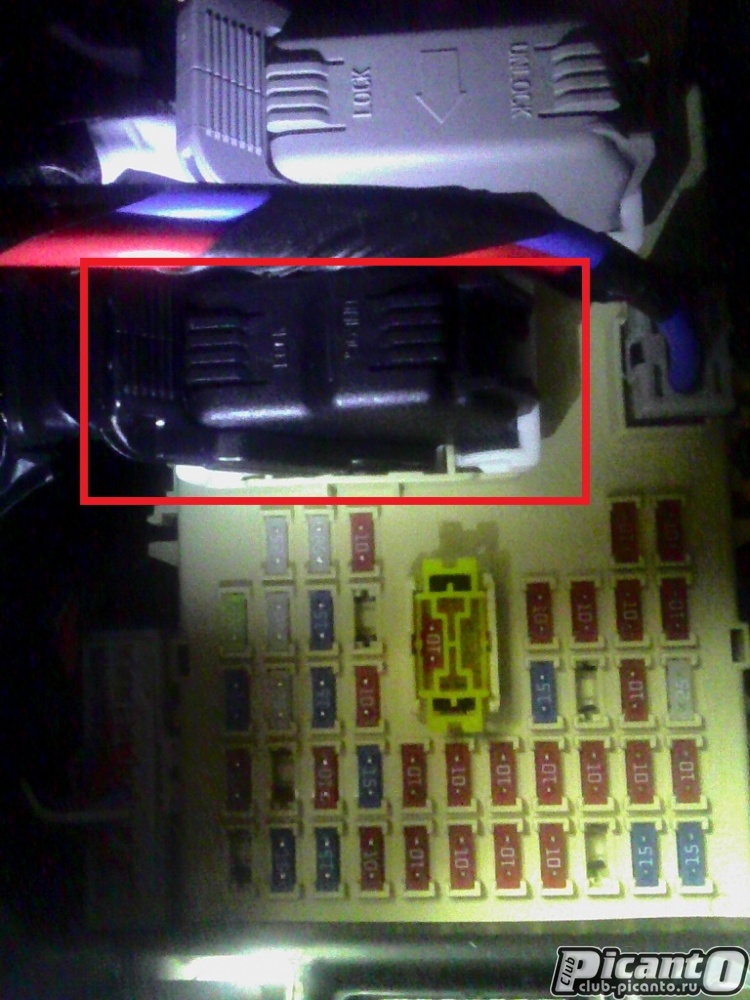

(машину при этом можно заводить, просто не будут работать фонари, и индикация ручника), разбираем его (ничего сложного: сначала снимаем скобу повернув её почти в положение UNLOCK (увидите по положению усиков), затем со стороны противоположной вводу проводов отжимаем чёрный язычок и снимаем крышку) и цепляемся к имеющимся проводам идущим на подогрев (красного цвета). На рисунке вид такой же как вы будете видеть блок.
Собираем разъём, защёлкиваем его на место и ставим крышку блока. Заводим машину, включаем обогрев заднего стекла, через минуту-другую трогаем зеркала - ТЕПЛО!!!!! Всем удачи.
|
|
Сообщение отредактировал Sadovich - Понедельник, 17 Ноября 2014, 13:31
Полуграмотность страшнее неграмотности, так как очень убедительна и заразна.
|
|
|
|
|
Меню форума
| |
|
|
|
Oleg - Йошкар-Ола
|
5 |
10:10 |
Понедельник, 17 Ноября 2014
|
Don`t Worry, Be Happy
Администратор
Оффлайн
|
Sadovich, а там какой предохранитель стоит? Потянет он, или стоит заменить?
|
Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
|
|
|
|
|
Меню форума
| |
|
|
|
Sadovich - Нижний Новгород
|
6 |
10:13 |
Понедельник, 17 Ноября 2014
|
|
|
Там стоит на 10А. Т.к. в штатной проводке используются провода сечением 0.5 мм2 то исходя из правила что 1 мм2 рассеивает 10А то рискну предположить что больше 10А и не надо.
|
Полуграмотность страшнее неграмотности, так как очень убедительна и заразна.
|
|
|
|
|
Меню форума
| |
|
|
|
Останий - Новокузнецк
|
7 |
10:19 |
Понедельник, 17 Ноября 2014
|
Незнание правил не освобождает от ответственности
Пользователь
Оффлайн
|
Sadovich, Весьма интересно
Oleg, статья будет?
|
Kia Picanto
Premium
2006г
АКПП
1,1л
С нашего расставания
|
|
|
|
|
Меню форума
| |
|
|
|
Oleg - Йошкар-Ола
|
8 |
10:45 |
Понедельник, 17 Ноября 2014
|
Don`t Worry, Be Happy
Администратор
Оффлайн
|
Цитата Останий ( ) статья будет?
А куда деваться? "Мастера"-то ведь надо давать!
|
Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
|
|
|
|
|
Меню форума
| |
|
|
|
john2 - Москва
|
9 |
11:53 |
Понедельник, 17 Ноября 2014
|
|
|
Спасибо за статью! Доступно и бюджетно. Один вопрос: Подогрев, который Вы купили он в магазине продаётся как универсальный или конкретно от какой то модели?
|
|
|
|
|
|
|
Меню форума
| |
|
|
|
Sadovich - Нижний Новгород
|
10 |
12:03 |
Понедельник, 17 Ноября 2014
|
|
|
Универсальный
|
Полуграмотность страшнее неграмотности, так как очень убедительна и заразна.
|
|
|
|
|
Меню форума
| |
|
|
|
Oleg - Йошкар-Ола
|
11 |
12:24 |
Понедельник, 17 Ноября 2014
|
Don`t Worry, Be Happy
Администратор
Оффлайн
|
Sadovich, еще пара вопросов.
1. Не проще массу взять прямо в дверях, чтоб не тащить лишний провод из каждой?
2. Где находится тот разъем?
|
Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
|
|
|
|
|
Меню форума
| |
|
|
|
Sadovich - Нижний Новгород
|
12 |
13:31 |
Понедельник, 17 Ноября 2014
|
|
|
1) Может и проще, просто я использовал сдвоенный провод, мне проще было протянуть его и прикрутить к блоку чем отдирать половинку по всей длине.

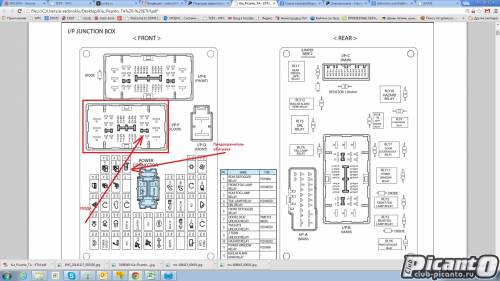

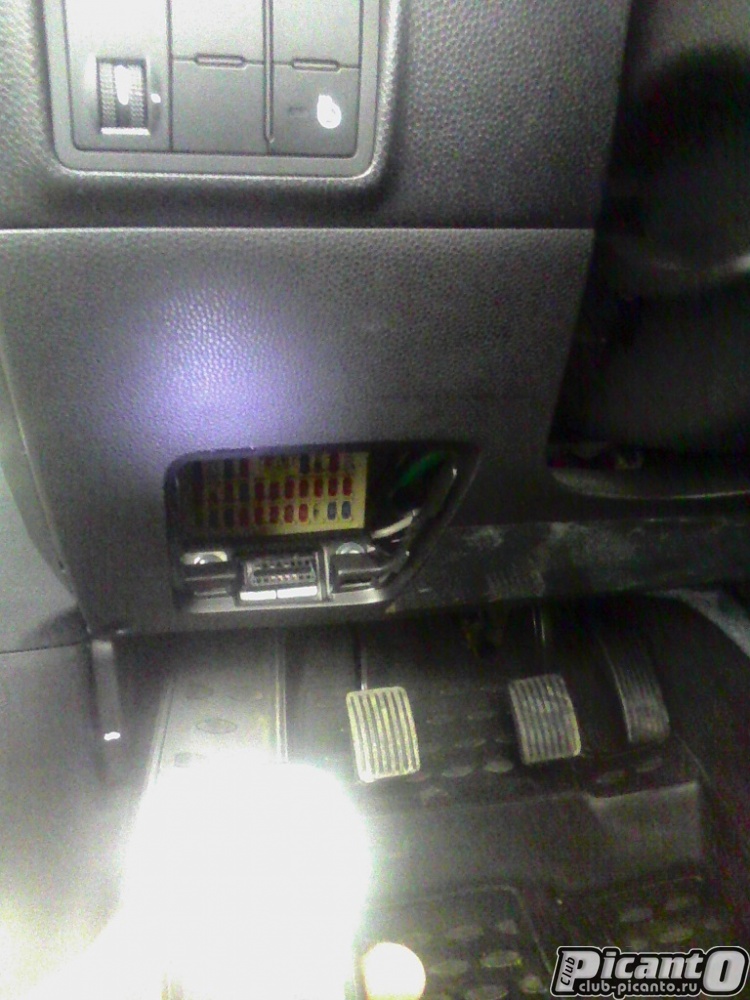

2) Если разъём на стойке то он находится в районе ограничителя двери, если в блоке то прямо на блоке предохранителей салона, под рулём слева с лицевой части. Если откинуть декоративную крышку и посмотреть на блок то в нижней его части стоят предохранители, а в верхней 2 разъёма. Верхний - жгут двигателя а нижний - жгут пола, нужный нам. В начальном сообщении добавил фото.
|
