Установка датчика температуры охлаждающей жидкости
27 Ноября 2012
19673
1
5.0

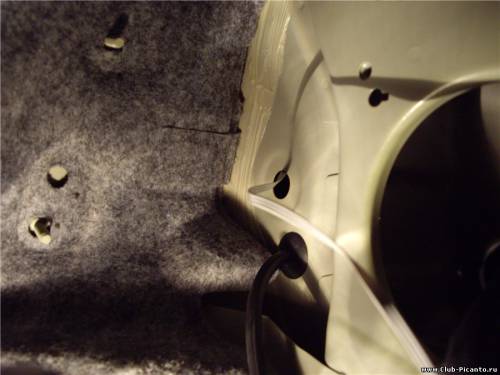

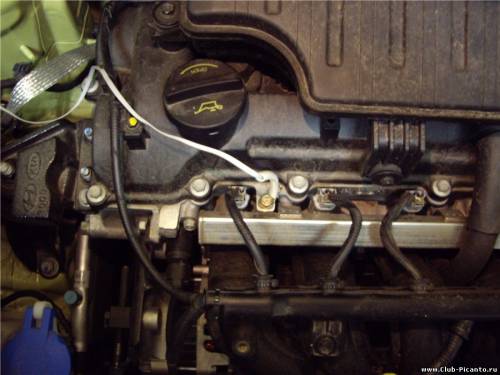

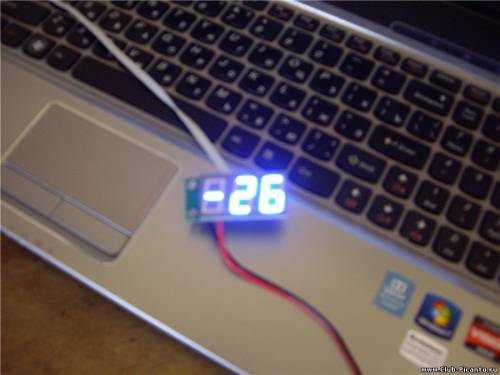

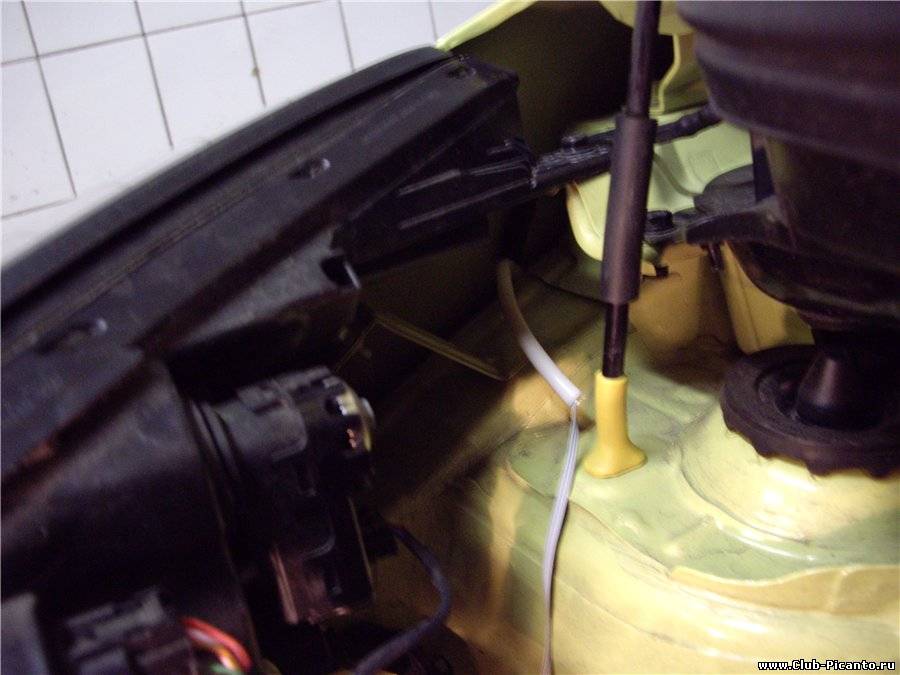

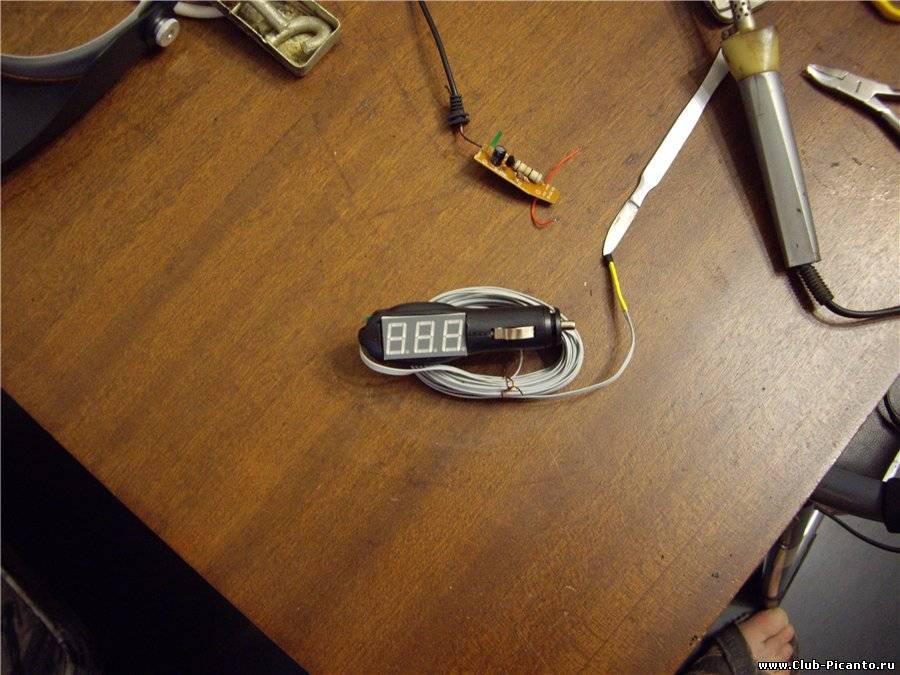

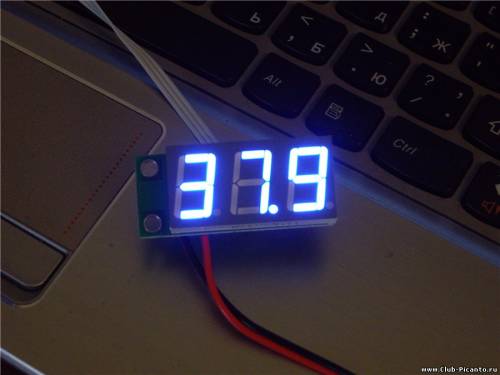

Изначально предполагалось, что он должен показывать температуру охлаждающей жидкости. Но для этого надо внедрять датчик непосредственно в объем с охлаждающей жидкостью, что, вобщем то, весьма проблематично с точки зрения технического исполнения. Поэтому датчик был помещен на блок цилиндров. А в таком варианте его корректней было бы назвать датчиком температуры двигателя. Но, как это по-русски, автору виднее... Итак, читаем... Oleg Мною был приобретён прибор марки STH0014UB   Характеристики: Датчик выносной, DS18B20 Длина кабеля с датчиком 5м Напряжение питания (фильтрованное) +7В..+20В (с радиатором до +35В) Потребляемый ток 0,04...0,06А Дискретность измерения в диапазоне -9,9°C..+99,9°C 0,1°C в диапазоне -55°C..-10°C 1°C в диапазоне +100°C..+125°C 1°C Погрешность измерения в диапазоне +10°C..+85°C, не более ±0,5°C в диапазоне -55°C..125°C, не более ±2°C Температура эксплуатации индикатора -40°C..+70°C Температура эксплуатации датчика -55°C..+125°C Высота символов индикатора 14мм Предварительным осмотром нашёл отверстие в моторном отсеке - куда входит проводка - за чашкой правой передней стойки... - заодно и придумал куда прикручу датчик - к болту на головке блока которым крепится опора движка... Произвел испытания - в морозилке холодильника и на выхлопе ноута...   заодно и придумал куда прикручу датчик - к болту на головке блока которым крепится опора движка... распатронил зарядку от Филипса - на большее пока что фантазии не хватило - произвел контрольный запуск...   Испытание на Чери Кимо - замер температуры клапанной крышки - температура максимальная - после остановки на Х.Х. - в движении более 65 не поднималась  Повинуясь природной лени я пошёл по пути наименьшего сопротивления - и запустил провод параллельно трубке опрыскивателя заднего стекла - благо в салоне есть второе отверстие.   Датчик закрепил на головке  Температура во время движения выше 80С не поднималась - на стоянке удалось догнать до 88,3С НО вентилятор так и не включился...    Поставил датчик только для визуального контроля... - что бы жена знала когда в мороз можно трогаться на Пикусе. Кащей г. Москва |
