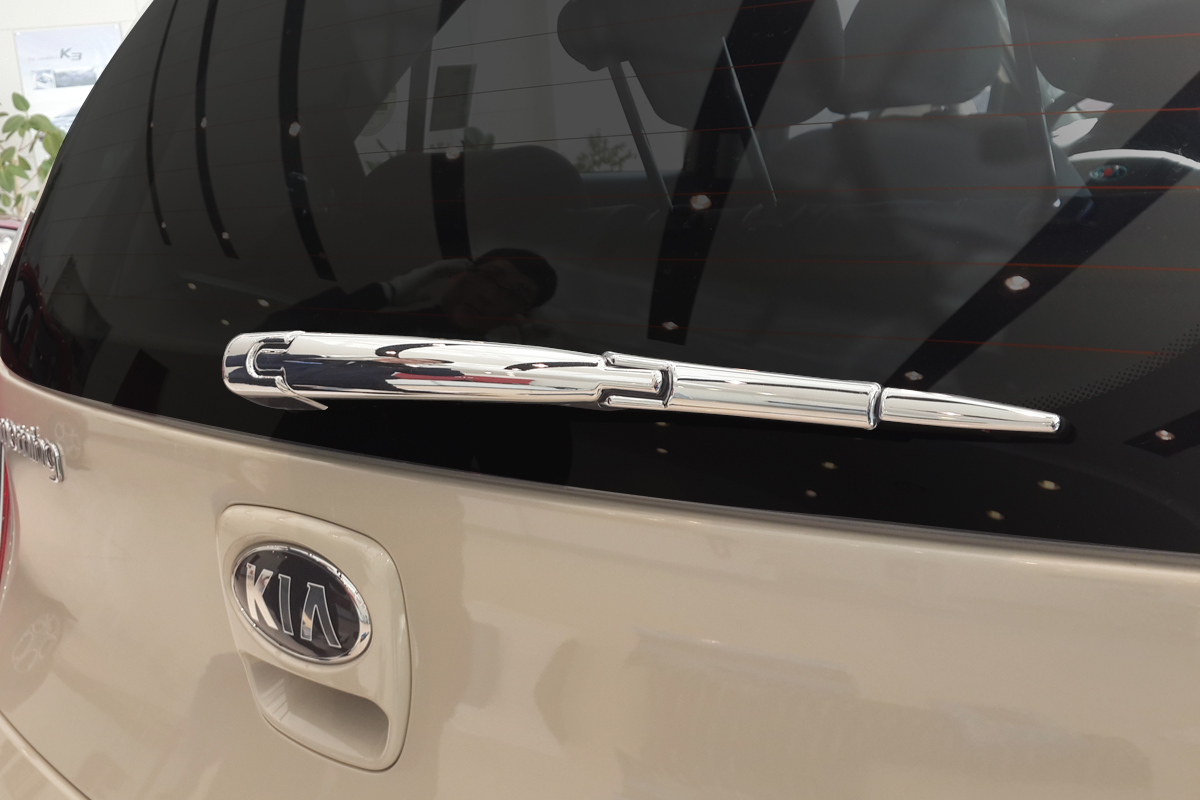

Прерывистый режим заднего дворника. Делаем сами за пол часа. (В картинках).
Гаечный ключ
27 Ноября 2011
15598
4
3.6
Для любителей поковыряться в электрике новых машин наш друг Останий подобрал материал по переделке управления задним стеклоочистителям.
Правда, это для Гетца, но поскольку Гетц и Пиканта хоть и не близнецы, но братья (сёстры), думаю, большой разницы нет. А может и вообще нет.
Надеюсь, вышеупомянутые любители отпишутся, когда инсталлируют сей девайс в нашу горячо любимую машину.

    1.Реле.

    Нужно купить программируемое реле стеклоочистителя от отечественных автомобилей. Вариантов много.
    723.3777-01, 724.3777-01, 524.3777-01, 39.3777-01 и т.д. модификаций реально много, конфигурация выводов у реле может быть разная, но количество контактов и маркировка всегда одинаковое. Мне досталось реле Калужского производителя 723.3777-01. К нему, в том же магазине, были прикуплены провода с клеммами. Цена вопроса 200 рублей с проводами.


    маркировка контактов видна на следующем рисунке


    Проблема отечественных реле - их шумность. Чтобы не одолевали щелчки реле в салоне, было принято решение изготовить шумоизоляцию реле. Для этого из бумаги при помощи обычного степлера была изготовлена вот такая формочка:


    В формочку залил герметик,


    вставил в реле провода, и аккуратно поместил все это дело в формочку с герметиком.


    Когда герметик застыл, неровности были срезаны обычными ножницами, а само реле в шумоизоляции тематически раскрашено*)



    2. Установка.

    Для установки нам понадобятся следующие инструменты


    плюсовая отвертка, кусачки, канцелярский нож, и изолента.

    При выполнении работ с проводкой, обычно рекомендуют снимать клему с аккумулятора. Однако когда на улице -13 особо в заглушеной машине не посидишь, я все проделал не глуша двигатель автомобиля, однако делал все аккуратно и неспешно.

    Откручиваем три винта крепящие декоративную накладку под рулем Геши. Для этого поворачиваем руль вправо и влево.


    снимаем ее. С правой стороны руля колодка на 10 разъемов. вынимаем ее из штекера.


    Видим 10 разноцветных проводков. Первый провод черный. Десятый серый. Пайкой, на скрутки, обжимом, кому как удобно соединяем провода в следующей последовательности:

    1- контакт с черным проводом, к нему 31 контакт реле;
  • 6- контакт с красным проводом, к нему 15 контакт.
  • 8- контакт с оранжевым проводом, к нему - 31b контакт.
  • 9- контакт с розовым проводом, к нему - 86 контакт.


    Десятый серый провод разрезаем
    10-контакт с серым обрезанным проводом из колодки, к нему - J контакт.
    10-контакт с серым обрезанным проводом из жгута - к нему S контакт дополнительного реле.


    Провода не забываем изолировать. В итоге получаем вот такую конструкцию


    Колодку вставляем на место справа под руль, а реле засовываем между жгутами проводов под рулевой колонкой


    Закрепляем хомутом


    Завинчиваем обратно пластиковую декоративную накладочку под руль нашего Геши и ценим как работает.


    Пауза устанавливается так. Включаем режим заднего дворника, выключаем, выжидаем паузу. Включаем дворник, дворник начинает работать с заданной паузой.
    Непрерывного режима нет. Минимальная пауза 1 секунда. Максимальная 45 секунд. Паузу реле помнит. Щелчков реле после шумоизоляции практически не слышно.

    Режим омывателя работает так - включаем, струйка воды, три непрерывных взмаха дворником, дальше опять с паузой.

    Если не загоняться с шумоизоляцией реле, весь монтаж занимает не более получаса времени.
