МАРКИРОВКА КОЛЕСНЫХ ДИСКОВ
03 Ноября 2011
8129
2
4.0
|
Обозначение (маркировка), по которой специалист или Вы сами сможете понять, подходит ли данный диск на тот или иной автомобиль, выглядит следующим образом: 7.5J x16 Н2 5/112 ET 35 d 66.6. Это обозначение должно быть нанесено на внутреннюю поверхность диска и обязательно должно присутствовать на его упаковке (коробке) или в сопроводительном буклете, наклейке и др. Разберем маркировку по значениям.  7,5 - ширина обода в дюймах. Данный размер должен обязательно соотноситься с шириной шины. Слишком узкая или слишком широкая шина могут при движении соскочить с несоответствующего обода. Специалисты шиномонтажных центров помогут вам подобрать подходящие шины, руководствуясь специальными таблицами. x - данный знак между условными обозначениями ширины и посадочного диаметра указывает на то, что обод колеса неразъемный. 16 – посадочный диаметр обода колеса в дюймах, который обязан соответствовать посадочному диаметру шины. На легковых автомобилях применяются колеса диаметром от 12 до 32 дюймов, наиболее распространенные диаметры – 14-16 дюймов.
J - закодированная информация о конструктивных особенностях бортовых закраин обода (углы наклона, радиусы закругления и т.п.). Н2 - буква Н (сокр. от Hump) указывает на наличие кольцевых выступов (хампов) на полках обода, которые удерживают бескамерную шину от соскакивания с диска. В большинстве случаев на колесе встречаются два хампа (обозначение Н2), но хамп может быть и один (Н), иметь плоскую форму (FH – Flat Hump), быть асимметричным (AH – Asymmetric Hump), комбинированным (CH – Combi Hump)… Бывают колеса и без хампов вообще. 5/112 – PCD (Pitch Circle Diameter). Цифра 5 - количество крепежных отверстий в диске для болтов или гаек (наиболее часто встречаются колеса с количеством крепежных отверстий от 4 до 6, реже их бывает 3, 8 или 10). 112 – диаметр окружности в мм, на которой расположены центры крепежных отверстий. Существует ограниченное число таких диаметров (примеры – 98, 100, 112, 114,3, 120, 130, 139,7 и некоторые другие, они применяются автопроизводителями либо по традиции, либо как наиболее подходящие для определенных типов автомобилей – так, размер 139,7 характерен для пикапов и внедорожников). Изредка встречаются колеса с двумя «наборами» по 4 или 5 крепежных отверстий, расположенными на двух разных диаметрах.
ET – (мм) данным обозначением указывают вылет диска. Вылет - это размер между посадочной (привалочной) плоскостью диска колеса, прилегающей к ступице автомобиля, и воображаемой плоскостью симметрии обода. Если привалочная плоскость находится «снаружи» относительно плоскости симметрии, вылет колеса называется положительным, например, ЕТ35; если «изнутри» (ближе к автомобилю) – вылет отрицательный, например, ЕТ-20. Иными словами, чем больше колесо выступает из колесной арки, тем меньше величина вылета. Часто встречаются колеса с обозначением ЕТ0 (вылет равен нулю, т. е. привалочная плоскость колеса и плоскость его симметрии геометрически совпадают). В редких случаях вместо обозначения ЕТ могут встречаться обозначения DEPORT или OFFSET (в зависимости от страны).
d – диаметр ступицы или диаметр центрального отверстия в мм. Обычно данный размер лежит в пределах от 50 до 70 мм. В идеале он должен соответствовать диаметру посадочного пояска на ступице автомобиля. Если диаметр посадочного пояска больше d, установить колесо будет невозможно. Если диаметр пояска меньше, можно применить центрирующее посадочное кольцо, которое облегчит крепление колеса, особенно при отсутствии вспомогательных шпилек. Данное кольцо – не обязательный элемент при установке колеса, оно не центрирует колесо относительно ступицы. Колесо центрируется на ступице ТОЛЬКО крепежными болтами или шпильками с гайками.

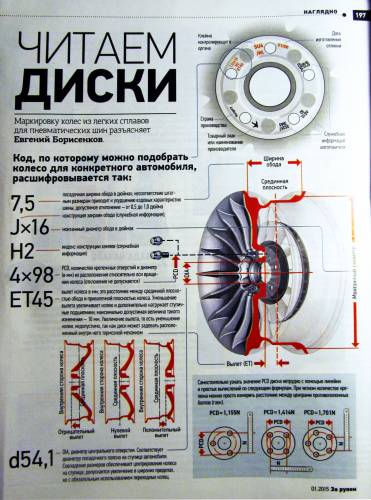

На диске также может быть указано: - Дата изготовления. Обычно год и неделя. Например: 0403 означает, что диск выпущен в 4 неделю 2003 года. – SAE, ISO, TUV, РСТ - клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам. – MAX LOAD 2000LB - очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Здесь указана максимальная нагрузка в 2000 фунтов (908кг). - MAX PSI 50 COLD –означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв. см), словo COLD (холодный) напоминает, что измерять давление следует в холодной шине. Совет специалистов: даже если Вы чувствуете, что хорошо разобрались в технических терминах, подбирайте диски в присутствии специалистов. Этим Вы сэкономите время, деньги, и, что самое главное, сохраните себе здоровье. По материалам  Нашим другом и одноклубником Fedorov представлен скан статьи "Читаем диски" из журнала "За рулем" №1 за 2015 год, который на его взгляд более наглядно рассказывает о маркировке легкосплавных колес. С удовольствием выкладываем этот скан для Вашего внимания.  Для лучшего восприятия рекомендуем открыть скан в новом окне Вашего браузера. |
