Всем привет! На выходных разродился и поставил с тестем камеру на нашу пику. Все работает нареканий нет. Попробую рассказать как это было (кое что успел сфоткать, хотя были грязные уже все по уши) расскажу простым языком, так как не специалист, если будут вопросы пишите - спрошу, уточню, отвечу.
итак:

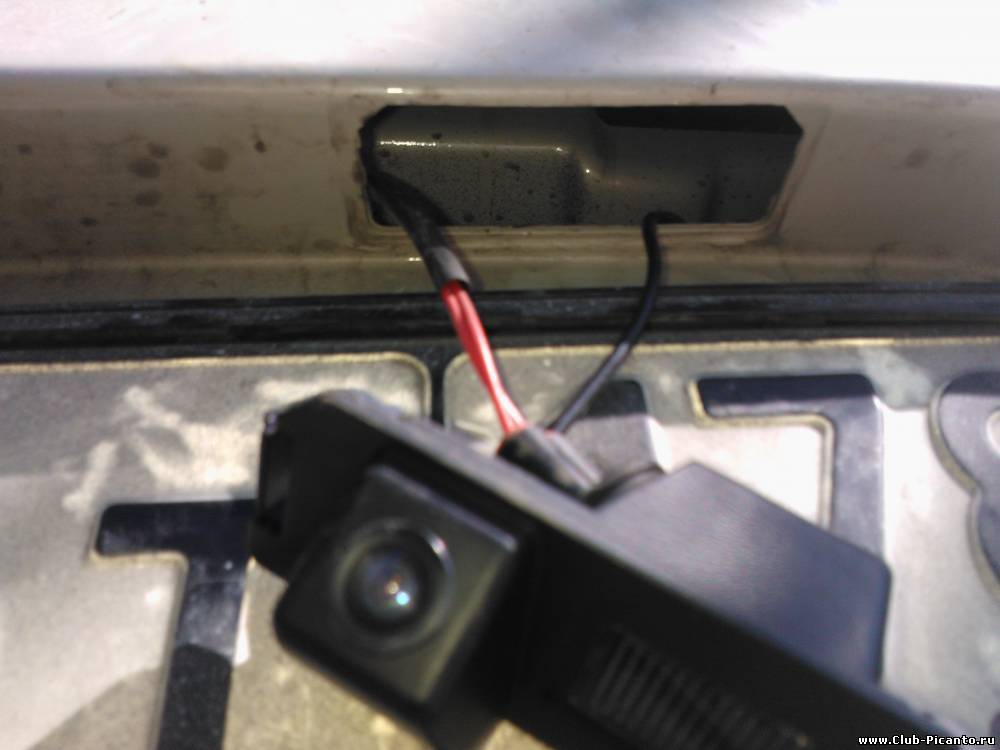

1) начали с того что вытащили заднюю правую подсветку номера и стали подгонять в заготовку с камерой. Сразу скажу - не полезла. Пришлось спиливать напильником и подгонять под размер. (Не лезла лампочка подсветки в коробку с камерой и все тут) но ничего, подпилили, влезла.
|
|
Сообщение отредактировал Oleg - Четверг, 27 Июня 2013, 13:51
Kia Picanto
Comfort
2012г
АКПП
1,2л
|
|
|
|
|
Меню форума
|  |
|
|
|
Shuffle34 - Санкт-Петербург
|
17 |
23:05 |
Среда, 26 Июня 2013
|
|
|

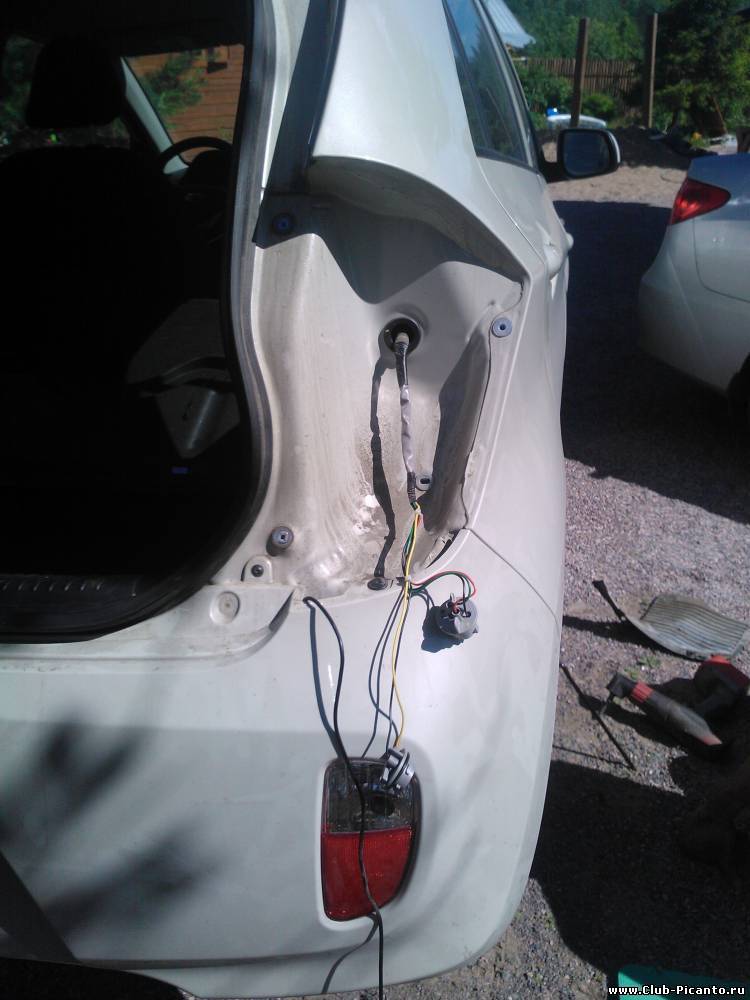

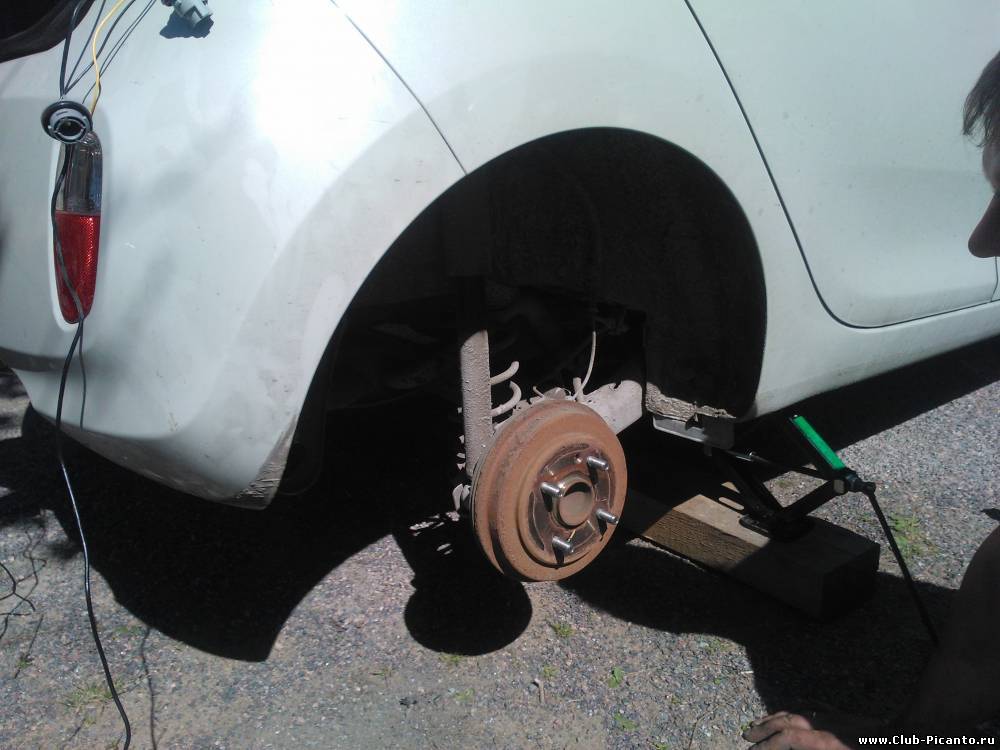

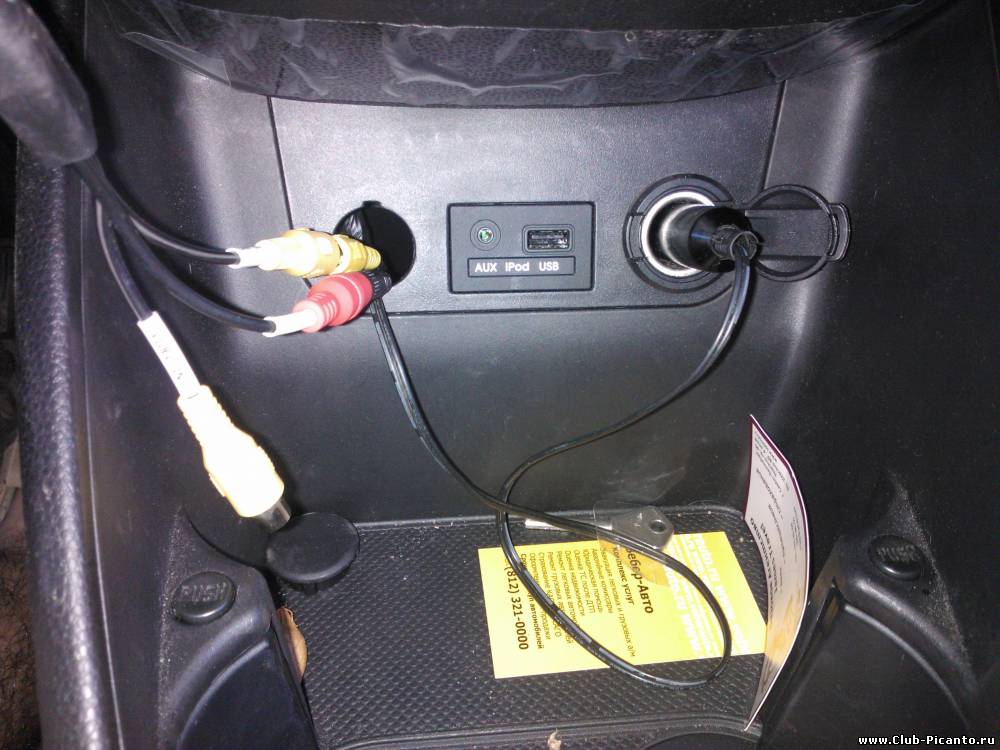

2) дальше само подключение. Камеру подключали к лампочке заднего хода. Для этого снимали заднюю правую фару, колесо, и все пластиковые арки вместе с брызговиком. Обязательно проверять плюс и минус. Схема нарисованная в инструкции оказалась через одно место, тоже промучились пока собрали перед монтажом. Как я понял тесть не стал делать питание непосредственно подключаясь к машине, он вывел только сигнал (поставили заднюю, камера включилась). Питание вывел отдельно, от прикуривателя. После лампы впринципе оставалось только провести провод на панель и сделать необходимые подключения. Провод повели через задний правый стоп сигнал внутрь салона, а после его загнали под резинку вокруг дверей и аккуратненько пустили под панель. Все концы вывели через левую заглушку и сделали питание от прикуривателя. Все получилось, все работает. Геморрой один - разобраться с контактами, где что и за что отвечает, все прозвонить и проверить. На панели собствено все собирается - ставиться экран, подключается к видео (камера) и питание (прикуриватель) все, система работает. Если есть вопросы - спрошу, отвечу.
|
|
Сообщение отредактировал Oleg - Четверг, 27 Июня 2013, 13:52
Kia Picanto
Comfort
2012г
АКПП
1,2л
|
|
|
|
|
Меню форума
| |
|
|
|
Shuffle34 - Санкт-Петербург
|
18 |
23:15 |
Среда, 26 Июня 2013
|
|
|
Еще несколько:
|
|
Сообщение отредактировал Oleg - Четверг, 27 Июня 2013, 13:54
Kia Picanto
Comfort
2012г
АКПП
1,2л
|
|
|
|
|
Меню форума
| |
|
|
|
igormasters - s-pb
|
19 |
03:00 |
Четверг, 27 Июня 2013
|
|
|

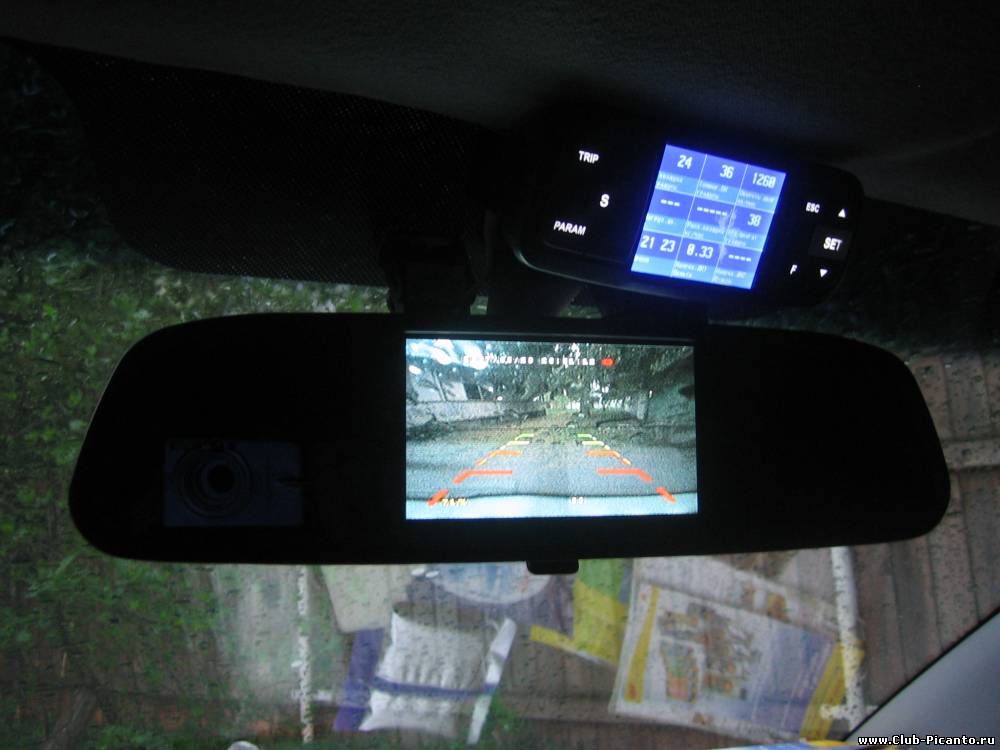

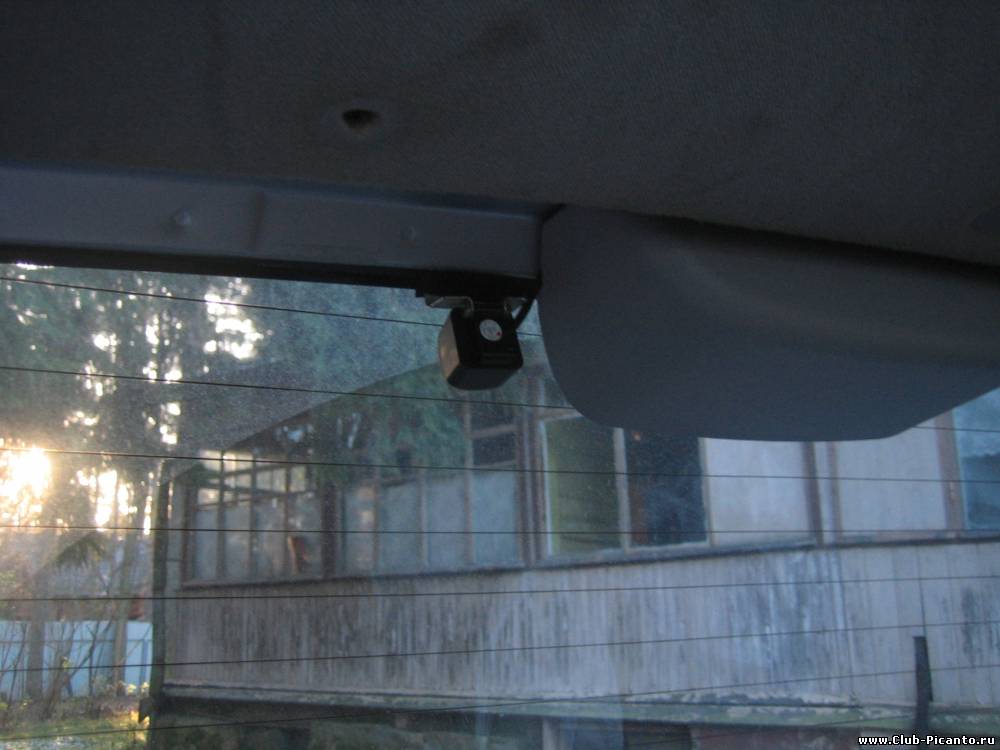

Не стал себе ставить камеру с внешней стороны, будет сильно пачкаться, поставил на заднее стекло изнутри.
И поставил зеркало с монитором. Всё очень хорошо видно и в дождь камера попадает в зону действия дворников.
|
|
Сообщение отредактировал Oleg - Четверг, 27 Июня 2013, 13:55
Kia Picanto
EX
2006г
МКПП
1,0л
tcxly
|
|
|
|
|
Меню форума
| |
|
|
|
Oleg - Йошкар-Ола
|
20 |
14:01 |
Четверг, 27 Июня 2013
|
Don`t Worry, Be Happy
Администратор
Оффлайн
|
Shuffle34, пошто заставляешь администраторов-модераторов делать за тебя твою работу - перевставлять карточки?
А если серьезно, то сделай еще фото монитора в салоне. Будем твое и igormasters творение публиковать в Клубном журнале.
|
Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
|
|
|
|
|
Меню форума
| |
|
|
|
Shuffle34 - Санкт-Петербург
|
21 |
23:13 |
Четверг, 27 Июня 2013
|
|
|
Oleg, виноват, вчера утомился после работы, и буквально засыпал когда выкладывал инфу)

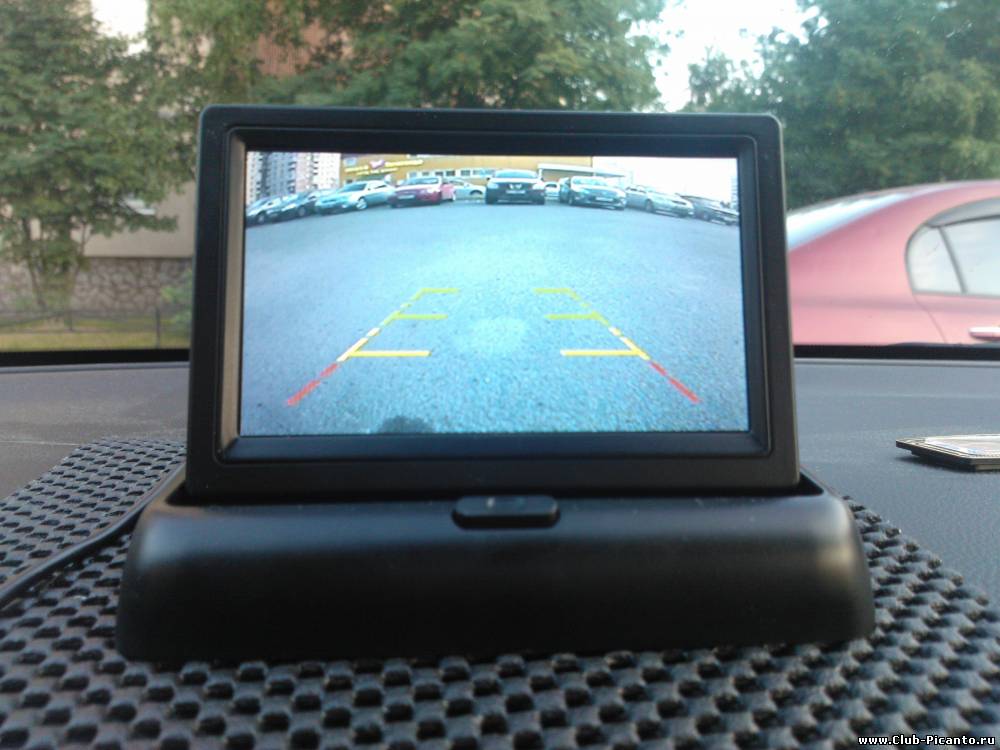

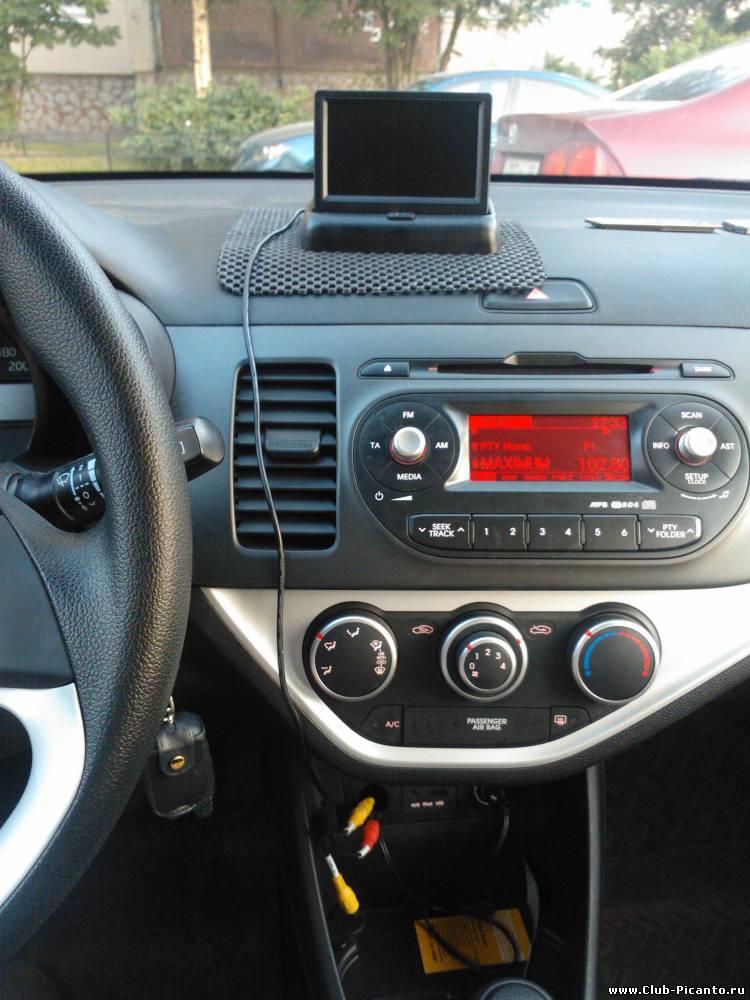

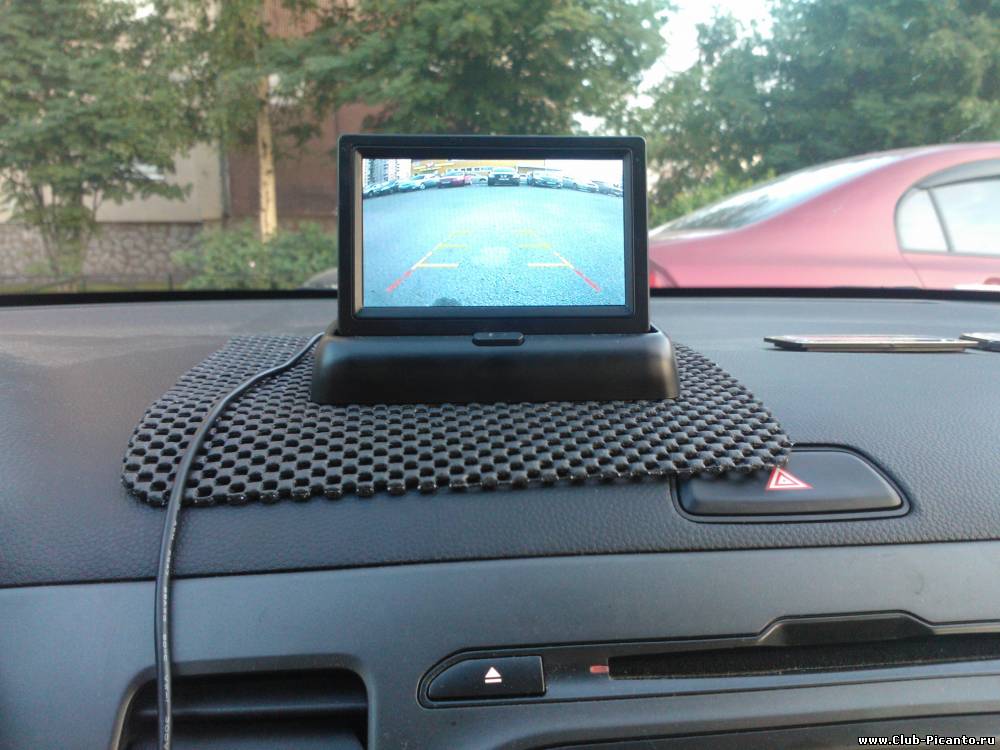

Сфоткал монитор изнутри. Выкладываю:
|
Kia Picanto
Comfort
2012г
АКПП
1,2л
|
|
|
|
|
Меню форума
| |
|
|
|
Oleg - Йошкар-Ола
|
22 |
18:43 |
Суббота, 29 Июня 2013
|
Don`t Worry, Be Happy
Администратор
Оффлайн
|
ОК, спасибо, всё замечательно. На днях займусь статьей. Добавлено (29 Июня 2013, 18:43)
---------------------------------------------
Статья про установку камер заднего вида
|
Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
|
|
|
|
|
Меню форума
| |
|
|
|
Sadovich - Нижний Новгород
|
23 |
16:05 |
Понедельник, 05 Августа 2013
|
|
|
Доброго времени суток, уважаемые форумчане. Хочу отчитаться о проделанной работе, надеюсь что это поможет вам избежать нервотрёпки и сэкономить время потраченное мной на установку сего чудо-девайса. Т.к. фотографий не делал (не до этого было), то постараюсь изложить всё максимально понятно на словах.

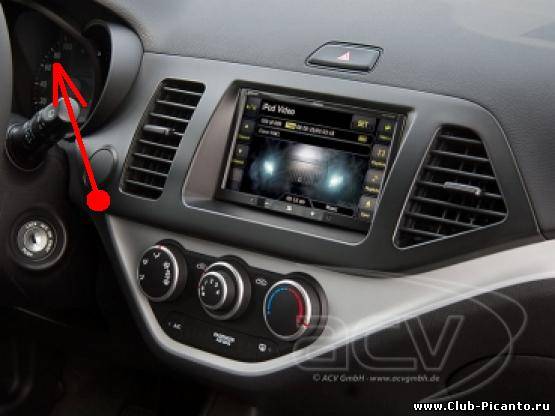

Итак: изначально в наличии автомобиль KIA Picanto 2013 г.в. в самой простой комплектации и супруга у которой имеются определённые сложности с парковкой задом. Задача - облегчить этот мучительный для неё процесс. Вопрос "Парктроник или камера?" не стоял изначально, т.к. имелось желание поставить 2 DIN магнитолу и не имелось желания захламлять панель экранчиком парктроника и сверлить бампер. Первым делом была приобретена магнитола HYUNDAI H-CCR2701 по цене 3200 р. Сразу оговорюсь что с штатными кронштейнами крепления магнитола не встанет, поэтому необходимо заказать оригинальные Кияшные кронштейны, их номера 961751Y100 и 961761Y100 (цена по 180р за штучку). На них потом придётся отпилить-оторвать фиксирующие крючки иначе они упрутся в магнитолу (хотя при другой магнитоле возможно пилить не придётся). С панели была снята накладка (в которой стоит кармашек, магнитола 1 DIN и 2 воздуховода) WARNING: панель легко царапается, поэтому лучше ничем накладку при съёме не поддевать, а просто с силой тянуть её вверх и на себя с нижней левой стороны (под левым воздуховодом).

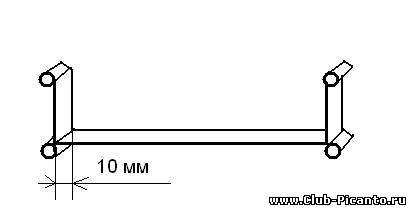

Затем был откручен кармашек для мелочей, спилена перегородка между кармашком и отсеком под магнитолу,у кармашка были полностью отрезаны верхняя и задняя плоскости, а боковые и нижняя срезаны так, что остаётся 10 мм (для других магнитол размер будет другой, нужно мерить по месту) от места стыка с накладкой. (таким образом получилась П-образная рамка глубиной 10 мм с 4 отверстиями под болты).
Эта рамка была опять прикручена к накладке. Забегая вперед скажу что после установки магнитолы вокруг неё по бокам и снизу получилась щель в 3-5 мм, которая была закрыта рамкой от какой-то 2DIN магнитолы взятой за 20 р на радиорынке. Далее была приобретена камера OM-054 (KIA Morning, KIA Soul, Hyundai IX35) за 1500р плюс доставка 350 и начались танцы с бубном)))
Вынимаем правую и центральную клипсы центральной накладки багажника (та которая вокруг скобы замка багажника), снимаем правую нижнюю накладку багажника которая чёрного цвета, снимаем заднюю правую накладку порога (она ещё под сиденье заходит и крепится на 2 винтах) и снимаем задний правый фонарь (2 винта слева от фонаря). При помощи плоской отвёртки вытаскиваем задний правый фонарь подсветки номерного знака, при помощи проволоки протаскиваем из щели под фонарём коаксиальный кабель (с тюльпанами) а в обратном направлении тянем провода питания камеры и свешиваем их вниз под бампер. Протаскиваем коаксиальный кабель через резиновый уплотнитель жгута проводов фонаря, далее ведём провод по правому порогу (без съёма, просто отжимая пластик) и выводим под передней правой накладкой порога (кик-панелью) под бардачок. Далее откинув бардачок (2 пластиковых заглушки изнутри бардачка повернуть на 90 градусов и вытянуть внутрь) крепим провод стяжкой или изолентой к жгуту проводов и выводим его к магнитоле.

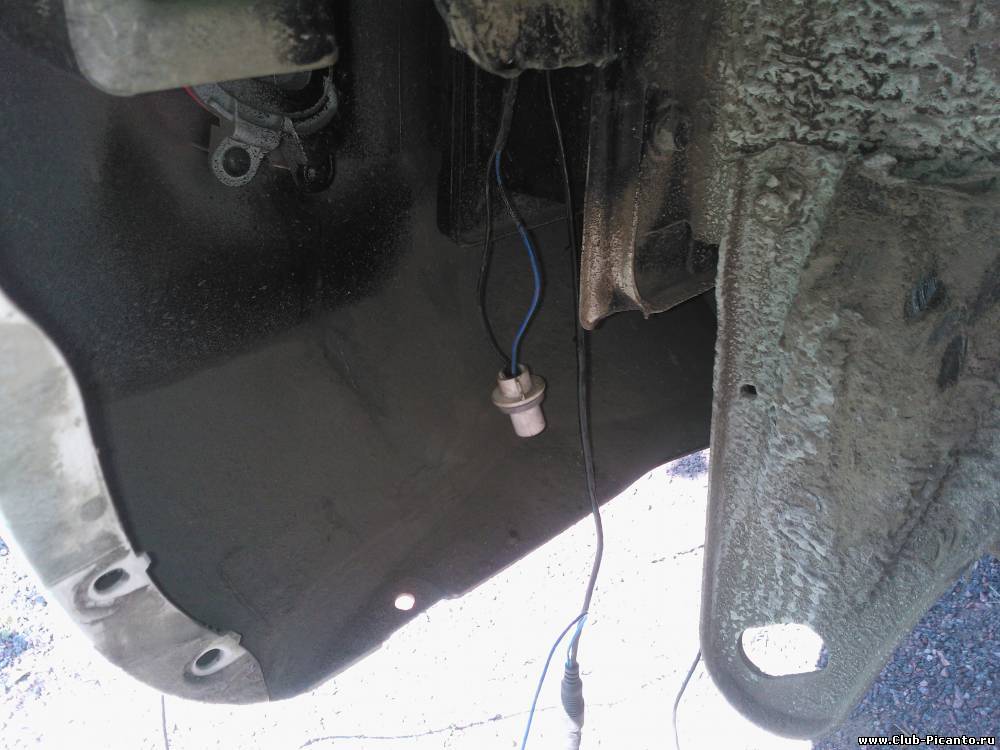

Возвращаемся назад. Поддомкрачиваем машину, снимаем заднее правое колесо, снимаем задний брызговик (2 винта из арки и один винт снизу) снимаем 3 клипсы подкрылка и отгибаем его в сторону. Вытаскиваем из фонарика заднего хода лампу (поворачиваем патрон и вытаскиваем) и прикручиваем к проводам (Синий - плюс, чёрный - минус) висящие провода питания камеры. Ставим лампу на место и крепим подкрылок-брызговик-колесо, накладки багажника, порога, фонарь. Соединяем протянутый коаксиальный кабель с тюльпаном на камере, ставляем в камеру лампу подсветки номера в патроне и защёлкиваем камеру в бампер.
Идём вперёд. Для работы системы магнитоле нужно соединить один из проводов (у меня розовый) к плюсу при включении задней передачи. Этот провод либо нужно искать в жгуте левого порога либо прицепиться к разъёму. Разъём коричневого цвета с 4-мя проводами виден если снять крышку блока предохранителей в салоне, и смотреть слева от блока вглубь. Нужный провод - зелёного цвета. прикрутиться к нему сложно, для этого нужно лечь поперёк порога и правой рукой залезть внутрь, работаем одной рукой, вторая не подлезет. Ставим на место крышку блока, подключаем тюльпан к магнитоле прикручиваем её к панели, защёлкиваем накладку панели. Готово.
На всё ушло 3 часа, из них 2 часа на поиск провода и поиск метода протаскивания проводов в задний бампер. Результат окупил всё слихвой. Камера при дневном свете работает идеально, ночью есть цветной шум но все препятствия видны. Кстати именно из-за ночных условий работы камера поставлена справа, т.к. фонарь заднего хода у нас также справа. Линии разметки относительны, самая первая - примерно 40 см до препятствия.
|
|
Сообщение отредактировал Oleg - Понедельник, 05 Августа 2013, 19:17
Полуграмотность страшнее неграмотности, так как очень убедительна и заразна.
|
|
|
|
|
Меню форума
| |
|
|
|
Oleg - Йошкар-Ола
|
24 |
20:17 |
Понедельник, 05 Августа 2013
|
Don`t Worry, Be Happy
Администратор
Оффлайн
|
Sadovich, прекрасная работа. Жаль только, что нет фотографий.
Этим материалом будет дополнена статья в Клубном журнале "Установка камеры заднего вида"
Одно замечание: Красный цвет - только для модераторов! Ну это я поправил. На будущее: почитай Правила форума. В дальнейшем может пригодиться.
Добавлено (05 Августа 2013, 20:17)
---------------------------------------------
Цитата (Oleg) Этим материалом будет дополнена статья в Клубном журнале "Установка камеры заднего вида"
Исполнено.
|
Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
|
|
|
|
|
Меню форума
| |
|
|
|
Oleg - Йошкар-Ола
|
25 |
23:22 |
Четверг, 16 Января 2014
|
Don`t Worry, Be Happy
Администратор
Оффлайн
|
Ну что ж, вот и я разжился камерой заднего вида.
Покупал на Али отдельно камеру (еще для старой машины) за 17$ и зеркало для Рио К2 за60$. Хоть крепеж внешне и не совсем похож на пикантовский, но зеркало село точно. Кронштейн чуть длиннее, но это оказалось то что надо. Родное зеркало слишком высоко было. Теперь дорогу стало видно лучше. Стекло тонировано, но к этому я быстро привык.
Сам устанавливать не стал - не захотелось на всякий случай слетать с гарантии. Но и к официалам не поехал. Нашел сертифицированный сервис, где за 1000 целковых установили в течение 2-х часов.
Помню, когда на старую машину сам ставил парктроник, подключать поехал к официалам. Так они за подключение двух проводков в течение 15 минут взяли 700(!) рублей. Думаю, что установка у них камеры-зеркала влетела бы в копеечку.

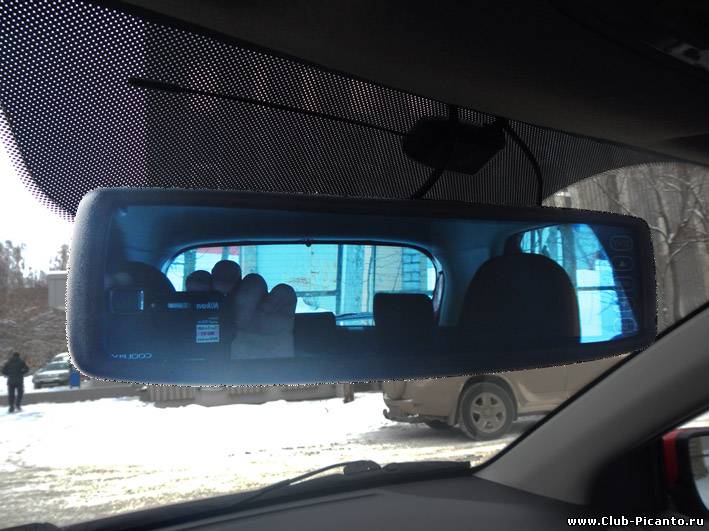

Результат на фото.

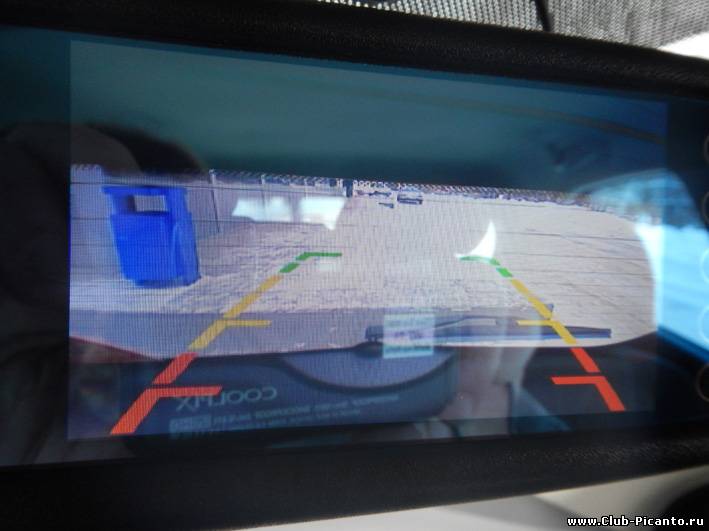

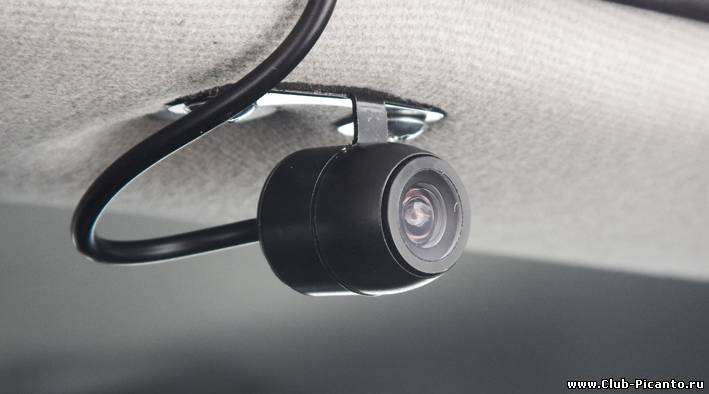

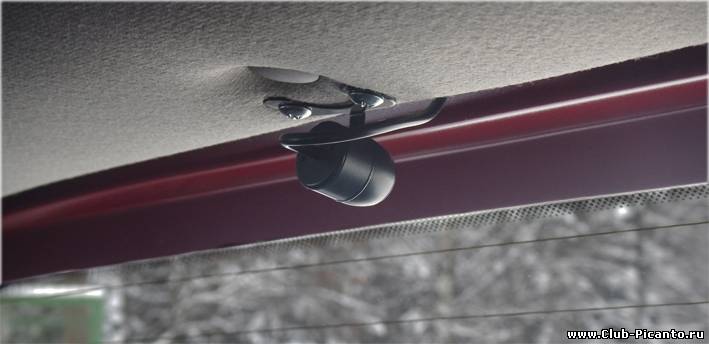

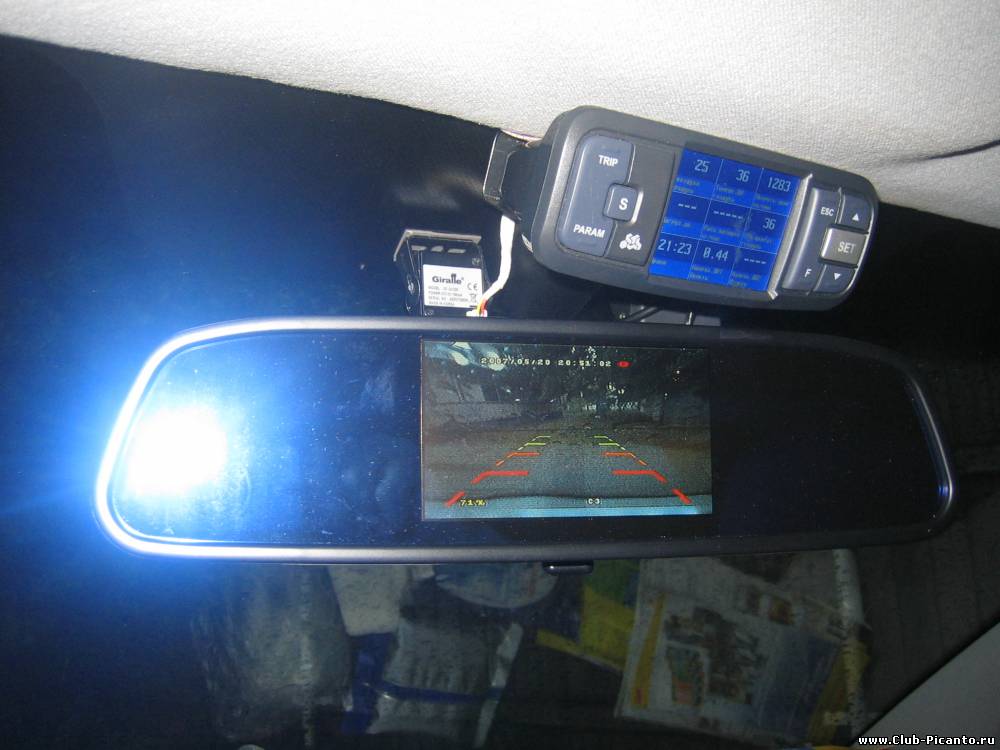

 Само зеркало   Камера  Изображение на экране (извините, сильные блики) Красную зону установили как раз по нижней кромке стекла.  И вот она, минимальная дистанция. Около 80 см.
Посовещались с женой, и решили, что такой дистанции будет в самый раз.
|
Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
|
|
|
|
|
Меню форума
| |
|
|
|
DundukovEM - Павлодар
|
26 |
07:29 |
Пятница, 17 Января 2014
|
|
|
Oleg, красиво закрепили камеру.
А то я видел как такую же модель крепили под ручку крышки багажника (над номерным знаком), вроде бы установка скрытая, всё технично, но стекло камеры закидывает грязью за пару дней эксплуатации, что показалась мне крайне не удобным.
А в Вашем случае нашли элегантный выход из этого.
Единственное, её конечно всё равно видно, как и зеркало не родное.
То что Вы сделали установку в сертифицированном сервисе поможет сохранить гарантию у официалов?
|
Kia Picanto
Luxe
2013г
АКПП
1,2л
|
|
|
|
|
Меню форума
| |
|
|
|
Oleg - Йошкар-Ола
|
27 |
21:27 |
Пятница, 17 Января 2014
|
Don`t Worry, Be Happy
Администратор
Оффлайн
|
Цитата DundukovEM (  ) стекло камеры закидывает грязью за пару дней эксплуатации

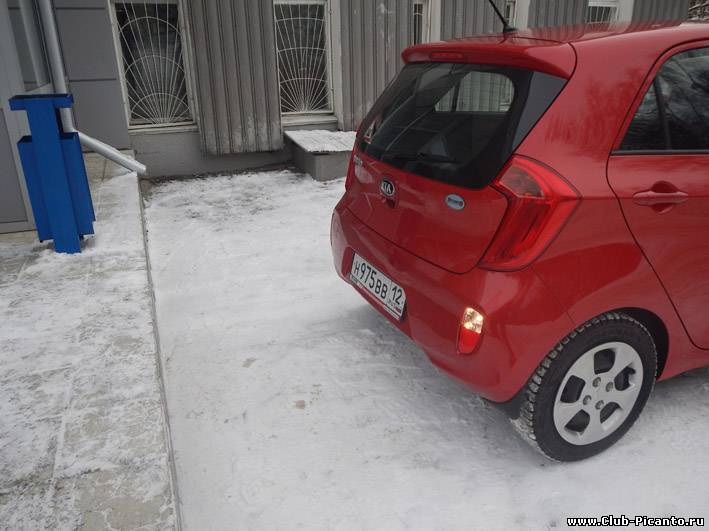

Ага, щаз! За 3 минуты езды по нашим слякотным дорогам! Поэтому и поставил в зоне работы дворников. Хотя мог купить камеру и в плафоне подсветки номера.
Цитата DundukovEM ( ) А в Вашем случае нашли элегантный выход из этого
Не я первый. Почитайте посты предыдущих товарищей или статью в Клубном журнале.
Цитата DundukovEM ( ) её конечно всё равно видно,
С улицы ее не видно совершенно. Из салона - она настолько мала, что совершенно не бросается в глаза. Габариты 2х3 см. Это я ее укрупнил на фото.
Цитата DundukovEM ( ) То что Вы сделали установку в сертифицированном сервисе поможет сохранить гарантию у официалов?
С официалами я еще не разговаривал, но ребята из сервиса сказали, что проблем не было. А я им доверяю, ребята надежные.
|
Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
|
|
|
|
|
Меню форума
| |
|
|
|
Oleg - Йошкар-Ола
|
28 |
21:39 |
Среда, 12 Февраля 2014
|
Don`t Worry, Be Happy
Администратор
Оффлайн
|

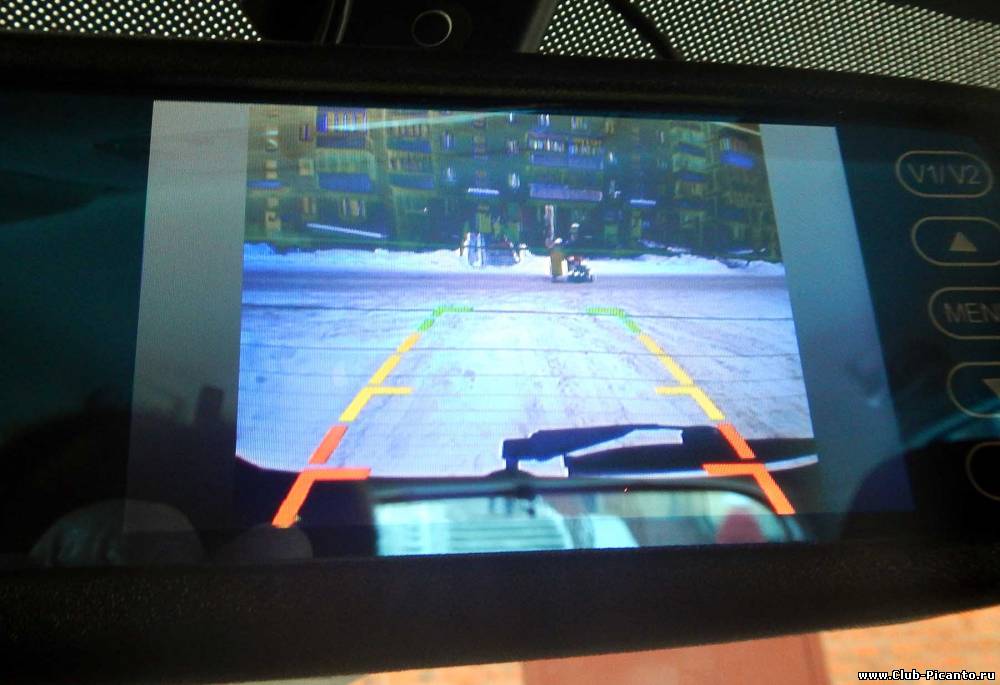

Всё думал, что же у меня изображение-то разбеленное, снежных кочек совсем почти не видно. Камера что ли попала такая? Но вроде я ее пробовал без машины, дома. И всё было ОК.
Потом дошло: камера стоит далеко от стекла, а поскольку оптика сверхширокоугольная (1300), то в кадр попадает много рамки двери сверху и много полки снизу. И все они черные. А камере-то наплевать, она ставит экспозицию по средневзвешенной яркости картинки. И вот он - результат: переэкспонированы светлые участки, разбел и без того яркого снега.

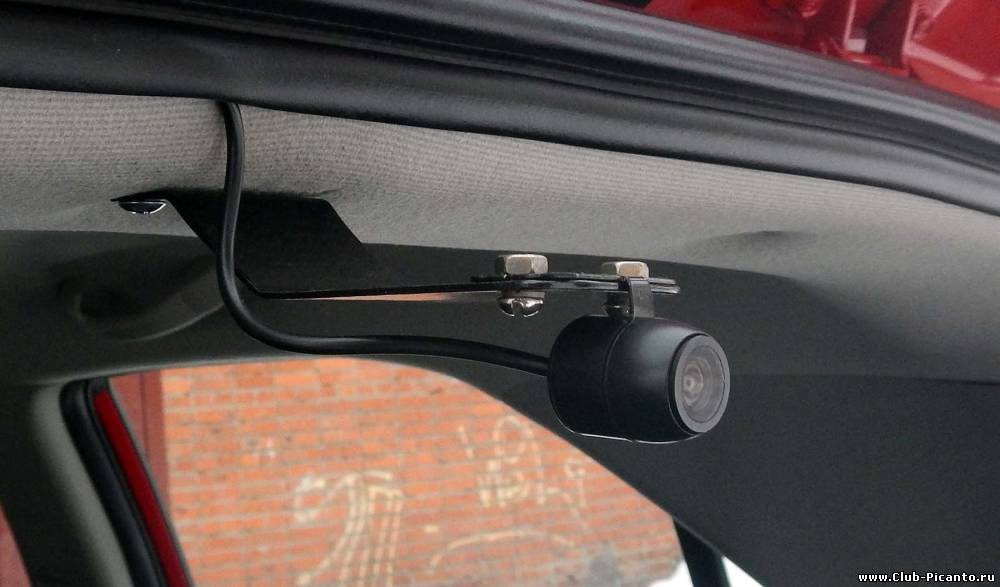

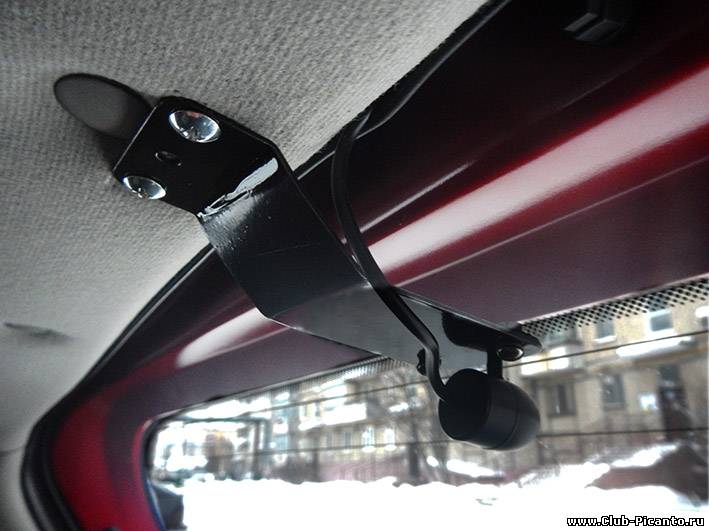

Пришлось слесарить. из 1,5 мм дюральки сделал кронштейн, покрасил из баллончика, установил. Камера приблизилась к стеклу на 11 см. Черных полей практически нет. Разве что чуть полка снизу и дворник. Но они уже не мешают.
Конечно по уму надо бы переделать - поставить камеру прямо на рамку двери. Но это связано с протаскиванием проводов в дверь и сверлением металла. Не очень хочется.
Может быть, летом займусь, если кронштейн будет мешать.
|
Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
|
|
|
|
|
Меню форума
| |
|
|
|
Мишг@н - Москва
|
29 |
22:17 |
Четверг, 15 Мая 2014
|
|
|
А зачем все так усложнять то? есть штатная камера, встроенная в фонарь подсветки номера. единственное неудобство - это подснять не до конца задний бампер для протаскивания проводов. Ставил себе с выходом на монитор-зеркало.
|
Kia Picanto
Prestige
2011г
АКПП
1,2л
|
|
|
|
|
Меню форума
| |
|
|
|
Oleg - Йошкар-Ола
|
30 |
22:25 |
Четверг, 15 Мая 2014
|
Don`t Worry, Be Happy
Администратор
Оффлайн
|
Мишг@н,
Цитата DundukovEM ( ) стекло камеры закидывает грязью за пару дней эксплуатации, что показалась мне крайне не удобным.
Цитата Oleg ( ) Ага, щаз! За 3 минуты езды по нашим слякотным дорогам! Поэтому и поставил в зоне работы дворников. Хотя мог купить камеру и в плафоне подсветки номера. |
Пиканто ТА 2013, 1.0, МКПП
