Дневные ходовые огни
Oleg - Йошкар-Ола 1 | 12:34 | Воскресенье, 03 Апреля 2011
Don`t Worry, Be Happy
Администратор
Оффлайн
Тема создана с целью облегчения поиска и объединения разрозненной информации.

Для желающих можно порекомендовать статьи в Клубном журнале "Дневные ходовые огни", "Дневные ходовые огни. Часть 2"

А здесь обсуждаем установку светодиодных дневных ходовых огней (ДХО) на КИА Пиканто. 001


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
NataVZ - Красногорск 151 | 18:00 | Вторник, 26 Апреля 2011
Пользователь
Оффлайн
А какие лампы стоят в противотуманках(разьем, мощьность)?
Если их заменить на адекватные светодиодные лампы, а схему подключения перекоммутировать на модуль DRL?

Добавлено (26 Апрель 2011, 18:00)
---------------------------------------------
Вроде бы лампы стоят 1864727009 H27 27Вт (H27 тип 881)

Светодиодные лампы такие есть, так что осталось продумать систему включения...



Меню форума
Galchonok - Химки 152 | 15:55 | Четверг, 28 Апреля 2011
Пользователь
Оффлайн
Quote (NataVZ)
Светодиодные лампы такие есть, так что осталось продумать систему включения..

А в живую их видела? Я так и не нашла...:(

Добавлено (28 Апрель 2011, 15:55)
---------------------------------------------
Сама спросила, сама ответила: LED лампа в противотуманки Но вся затырка в цоколе..или нет??



Kia Picanto EX 2007г АКПП 1,1л
Меню форума
NataVZ - Красногорск 153 | 10:57 | Пятница, 13 Мая 2011
Пользователь
Оффлайн
Прошу прощения, не заметила вопроса.
Нет, в магазинах, в живую не видела. Но есть интернет магазины...
Цоколь подходит. H27 - это и есть стандарт лампы вместе с цоколем.
Затырка в подключении...

Добавлено (13 Май 2011, 10:57)
---------------------------------------------
Муж долго курил мануал, электросхему и интернет.
В итоге накурил форум где аналогичной проблемой озадачились владельцы Сидов. Они тоже рассматривали варианты использования противотуманок, и даже реализовали путем нехитрых манипуляций с релюшкой...

В выходные(если погода позволит) проведем исследование собственно самой машины и будем пробовать...

Сообщение я отредактировал, ссылку удалил, если кому интересно, то пишите автору в личку, думаю она поделится ссылкой.
Останий.



Меню форума
Останий - Новокузнецк 154 | 06:44 | Суббота, 14 Мая 2011
Незнание правил не освобождает от ответственности
Пользователь
Оффлайн
NataVZ, Давай ты будешь копировать в форум информацию, в конце указывая не открытую ссылку , я что-нибудь в виде -Источник. Или же рассказывать о Пиканто с фотоотчетом и описанием, если вы уж решите что-то сделать на ней. А то ссылки на сторонние клубы выглядят очень уж некрасиво. Нехорошо так делать.

Добавлено (14 Май 2011, 06:44)
---------------------------------------------
Текст сообщения из форума сидоводов:

Вот сделал себе DRL на одном реле. Всё примитивно, делал на рестайловом CEED FL. Думаю можно сделать и на дорестайле, ножки реле, скорее всего, будут другие.
Дабы избежать высказываний "полное г..", сразу скажу, какие цели преследовались.

1. минимальные вмешательства в схему (ничего не резать);
2. минимальные телодвижения (ничего не разбирать и не паять);
3. легкость снятия;
4. чтобы днем подсветка приборки и компа светилась в полную силу (на FL она светится всегда, а при включенных фарах приглушается, и даже на максимуме светит значительно тусклее)
5. небольшая экономия;
6. днем лучше видно стопаки;
7. у кого автосвет - функция, судя по схеме, должна работать как и прежде (по сути, при срабатывании автосвета дополнительно включатся габариты и приборка, а ближний будет всегда).

Если включены габариты и и свет, то все работает как обычно. В режиме OFF (всё выключено), работает только ближний свет как DRL (как сделать с противотуманками - в пятом сообщении), габариты и всё остальное не светится, на приборке значок включенного света не горит, приборка светит в полную силу.

Экономия небольшая 2 передних габарита 2x5W=10W, 4 задних (на SW их 4) 4x5W=20W? подсветка номера 2x5W=10W. итого 60W. На хетче будет 50W. Впрочем, примерно, одна лампочка ближнего/дальнего

По схеме, на обмотку реле ближнего света, подается масса через нормально-замкнутые контакты нашего реле. По сути, параллельно выключателю света на подрулевом. Обмотка нашего реле подключена к массе и габаритам. При включении габаритов наше реле срабатывает, отключает DRL, и схема работает в штатном режиме.

Все подключения выполнены тремя проводами, и производятся непосредственно во внешнем блоке реле, "подсовыванием" под контакты существующих реле. Массу будем брать с контакта обмотки реле стартера "START", плюс при включении габаритов берем с обмотки реле противотуманных фар "FOG LP", а минус подаем с нашего реле не контакт реле ближнего света "H/LP LO".

Итак, покупаем обычное 5-контактное реле в любом автомагазине. Провода я брал от переходника питания SATA (копеечная вещь, часто с материнками идет), можно наоборот часть от блока питания старого компового, с разъемом Molex на конце. Можно самому что-то сделать.


Припаиваем провода. Красный "Г" к габаритам, желтый "Б" к реле ближнего, черный "М" на массу. На массу идут два контакта, один от обмотки реле, и один от контактов реле. Схема реле обычно нарисована на наших сверху. Но можно ориентироваться по рисунку.
Контакты из разъема вытащил и разогнул их (развернул трубочки), получились готовые контакты для подсовывания под реле. Подгибаем их по месту, обрезаем ножницами по ширине. Массу не подрезаем, там оставляем широкий контакт, там реле с широкими контактами.


Идем к машине, вынимаем 3 реле: "START", "FOG LP" и "H/LP LO" (можно все сразу, с первым не перепутаете а остальные одинаковые) и подсовываем контактики как показано ниже.

Реле аккуратно кладем рядом с белым реле, на бок. Если у вашего реле было "ухо" для болта просто его выдергиваем. и отрезаем лишний пластик. Вот и всё.

Всё делаете на свой страх и риск. У меня ничего не сгорело
C автосветом не проверял.



Kia Picanto Premium 2006г АКПП 1,1л
С нашего расставания
Меню форума
NataVZ - Красногорск 155 | 20:15 | Воскресенье, 15 Мая 2011
Пользователь
Оффлайн
Провели инспекцию своего Вжика. DRL нет, проводки под него - нет. Поэтому вопрос о использовании штатных рудиментов отпал сам собой.
Остановились на схеме "дополнительное реле, параллельно реле передних противотуманок". Питание на противотуманки, через нормально замкнутый контакт, будет идти от шины "ON"(в блоке реле и предохранителей она есть на реле кондиционера), управление релюшкой будет от реле габаритных огней.
Алгоритм работы будет таков:
- противотуманки горят если ключ зажигания в положении "ON" + не горят габариты.
- противотуманки горят если нажата кнопка "передние противотуманки" + включен ближний/дальний свет.

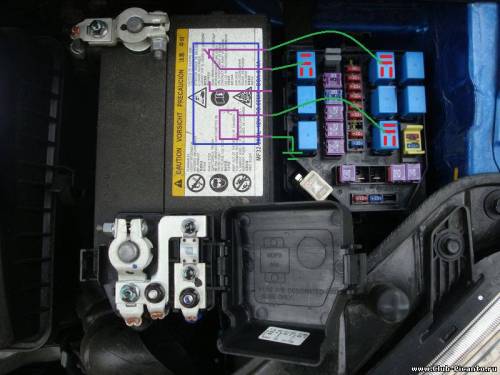

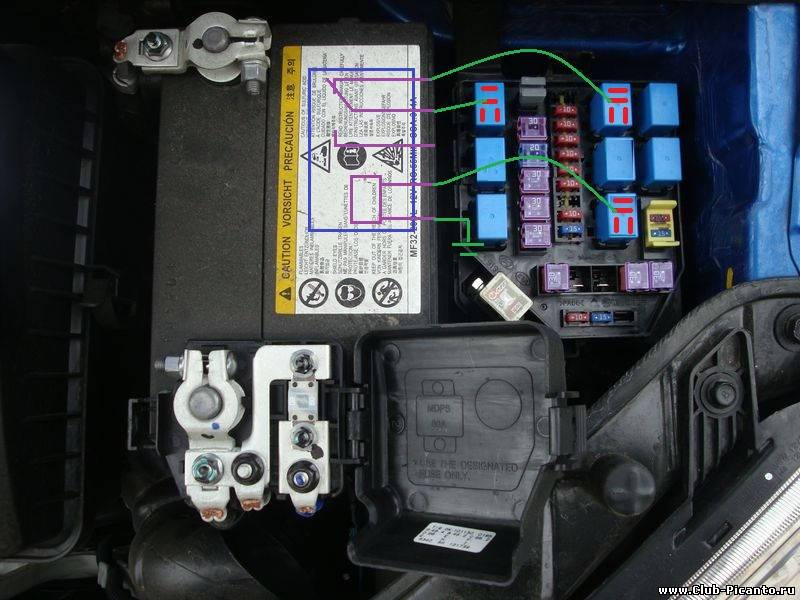

На фотке нарисована проектируемая схема.

Прикрепления: 2761727.jpg (99.3 Kb)
Сообщение отредактировал NataVZ - Воскресенье, 15 Мая 2011, 20:23


Меню форума
Oleg - Йошкар-Ола 156 | 23:59 | Воскресенье, 15 Мая 2011
Don`t Worry, Be Happy
Администратор
Оффлайн
NataVZ, идея хорошая, но есть один нюанс. И выглядит он следующим образом:
Согласно ПДД (статью, пункт не помню, но это детали) противотуманные фары должны гореть с ближним светом. Любой владелец полосатой палки вам это будет рассказывать при каждой встрече. И вы ему никогда не докажете, что это у вас ДХО, а не ПТФ. Даже если вы вставите светодиоды, всё равно будут придираться.
[p.s.]А еще есть вероятность, что какой-нибудь особо дотошный будет вам рассказывать, что вы внесли изменения в конструкцию автомобиля. А это уже чревато гораздо более строгими санкциями.[/p.s.]


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
unicle13 - Челябинск 157 | 06:19 | Понедельник, 16 Мая 2011
Пользователь
Оффлайн
Oleg, насколько помню, в новых правилах смысл такой: противотуманки должны гореть совместно с ближним светом ночью или в условиях недостаточной видимости; либо днем во время движения. Т.е. днем либо ближний свет, либо противотуманные фары.

Добавлено (16 Май 2011, 06:19)
---------------------------------------------
19.4. Противотуманные фары могут использоваться:

• в условиях недостаточной видимости с ближним или дальним светом фар;
• в темное время суток на неосвещенных участках дорог совместно с ближним или дальним светом фар;
• вместо ближнего света фар в соответствии с пунктом 19.5 Правил.

19.5. В светлое время суток на всех движущихся транспортных средствах с целью их обозначения должны включаться фары ближнего света или дневные ходовые огни.



Kia Picanto EX 2005г МКПП 1,0л
'
Меню форума
NataVZ - Красногорск 158 | 10:50 | Понедельник, 16 Мая 2011
Пользователь
Оффлайн
Да, забыла добавить что штатные лампы противотуманок будут заменены на светодиодные.

Quote (Oleg)
А еще есть вероятность, что какой-нибудь особо дотошный будет вам рассказывать, что вы внесли изменения в конструкцию автомобиля. А это уже чревато гораздо более строгими санкциями.

Пусть рассказывает. В машине лежит ПДД в последней редакции. Ради развлечения можно предложить полиционеру проверить правильность работы "ДХО" 016

Ну а по существу вопроса, установка настоящих ДХО на конкретно этой модели затруднительно. Форма и наполнение бампера потребуют радикальных свелильно/резательных операций... что делать не хочется совсем. Доработка направлена сохранение АКБ в зимнее время года, когда практически все поездки будут осуществляться в сумерки и темное время суток, что неблагоприятно сказывается на зарядку АКБ. Уж очень игрушечно выглядит АКБ. Со временем заменим все габаритные и внутрисалонные лампы на LED.



Меню форума
Oleg - Йошкар-Ола 159 | 23:12 | Понедельник, 16 Мая 2011
Don`t Worry, Be Happy
Администратор
Оффлайн
NataVZ, ну попробуйте. Буду только рад, если окажусь не прав.

Quote (NataVZ)
Уж очень игрушечно выглядит АКБ.

А вот этого можно не бояться. При правильной эксплуатации - прослужит, сколько положено взрослой батарейке.


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
Nady - Людиново 160 | 18:34 | Суббота, 25 Июня 2011
Пользователь
Оффлайн
Для информации: новая Киа Пиканта 2011 с дневными ходовыми огнями.


Меню форума
barkvarik - НиНо 161 | 00:29 | Воскресенье, 14 Августа 2011
Пользователь
Оффлайн
Итак, представлю на суд форумской общественности ДХО на киа-пиканто 2010 г/в (схема подключения с минимальными издержками)

т.к. бампер на пиканте 2010 другой, то я долго искал ДХО небольшие по размеру. И такие были найдены, правда Китай, правда с "сопливыми" проводочками, да и ценник на них порядка 600 рублей


Для начала понимо самих ДХО покупаем гофру для проводки, контакты "мама", контакты "папа", 2 фишки на 2 провода, герметик бесцветный

Приступаем:
1) разбираем ДХО и выпаеваем "сопливые" проводочки

2) на задней стороне расширяем отверстие для проводов
3) одеваем провода в гофру, проталкиваем через расширенное отверстие провода в гофре, припаиваем их, одеваем контакты "мама" или "папа", вставляем в фишку

4) промазываем корпус ДХО герметиком, собираем
5) аналогично поступаем и со вторым ДХО

дальше идем к машине
6) выбираем место установки
7) прикрепляем
8) отсоединяем фишку фары и с помощью тестера ищем, где постоянный "плюс" после заводки машины, а где "плюс" при включении габаритов (я искал на левой фаре)
8) снимаем АКБ (вообще вытаскиваем их машины) - (для удобства, если ДХО подключать к левой фаре)
9) а теперь самое интересное - снимаем изоляцию на следующих проводах, подходящих к фаре (в моем случае левой): Коричневого и красного с полосой (красный с полосой - управляет габаритами)


ВНИМАНИЕ!!!
10) цепляем провода: ПЛЮС ДХО на коричневый провод, а МИНУС ДХО на красный с полосой.
12) все тщательно изолируем
13) ставим АКБ (если вынималась)
14) заводим - горят ДХО, включаем габариты/ближний/дальний/туманки - ДХО не горят (требования ГОСТ соблюдены!!! 009 )



Да, те провода, что между ДХО я прятал под усилитель бампера (там как раз хорошая выемка), хотя можно провода и хомутиками черного цаета прихватить у решетке бампера
Сообщение отредактировал barkvarik - Воскресенье, 14 Августа 2011, 00:35


Kia Picanto Comfort 2010г МКПП 1,0л
пика на белой ковке
'
Меню форума
oleg-izh - Ижевск 162 | 02:05 | Воскресенье, 14 Августа 2011
Пользователь
Оффлайн
barkvarik, а какое расстояние между ДХО?


Kia Picanto LX 2007г МКПП 1,0л
'
Меню форума
Oleg - Йошкар-Ола 163 | 10:26 | Воскресенье, 14 Августа 2011
Don`t Worry, Be Happy
Администратор
Оффлайн
Если брать длину номера за 520мм, то судя по фото получается около 400мм. А положено не манее 600.
Но в принципе у нас на это никто не смотрит. Пока, во всяком случае. Может в НиНо тоже...
Можно было и раздвинуть. Решетка позволяет.
А так работа хорошая. И отчет тоже. 009
Большой + !


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
Меню форума
barkvarik - НиНо 164 | 14:33 | Воскресенье, 14 Августа 2011
Пользователь
Оффлайн
Oleg, ты прав - расстояние как раз 420 мм, но если выдержать ГОСТовское расстояние, то получается, что ДХО будут светить в бок (решетка там делает изгиб..... 004 ), а не в перед....в общем из двух зол - выбрал меньшую


Kia Picanto Comfort 2010г МКПП 1,0л
пика на белой ковке
'
Меню форума
Oleg - Йошкар-Ола 165 | 15:35 | Воскресенье, 14 Августа 2011
Don`t Worry, Be Happy
Администратор
Оффлайн
У меня конструкция кронштейнов позволяла регулировку в весьма широких пределах.



Я бы, в зависимости от того, как крепится кронштейн, пересверлил или расширил отверстия, или переделал сами кронштейны. Работа-то несложная, на час слесарки, не больше.


Пиканто ТА 2013, 1.0, МКПП
Как вставить фото в сообщение
